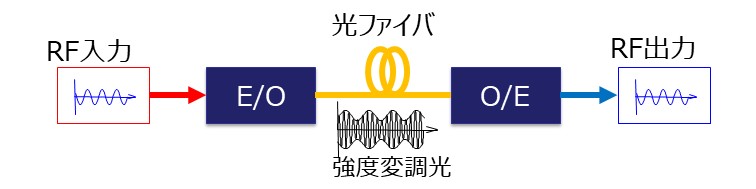

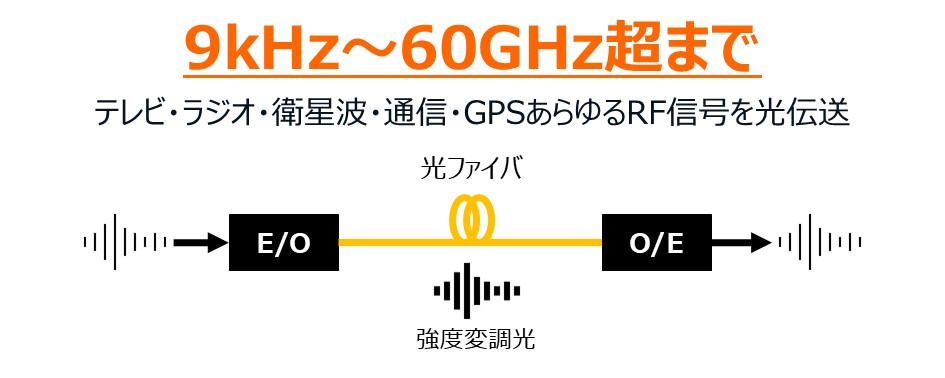

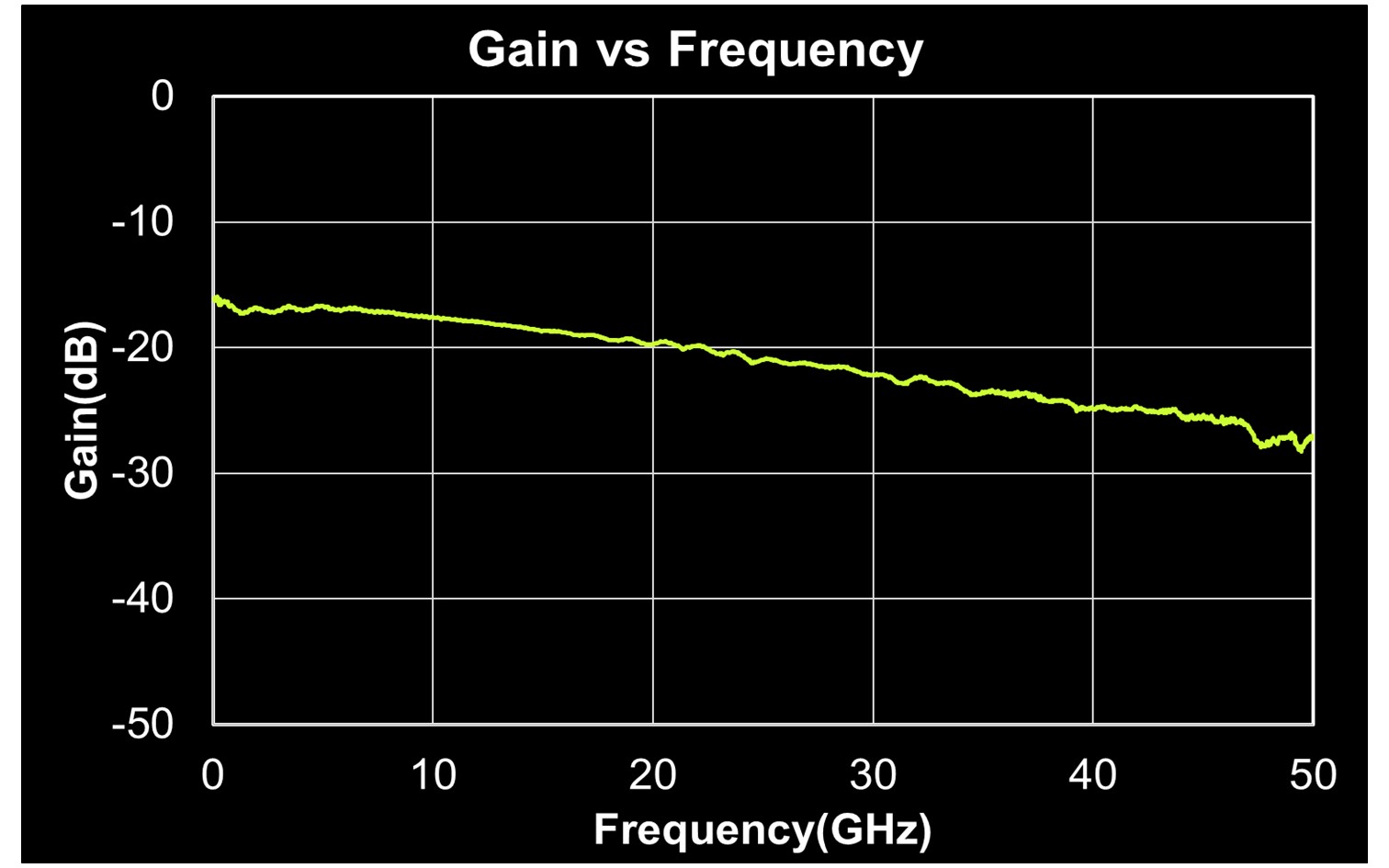

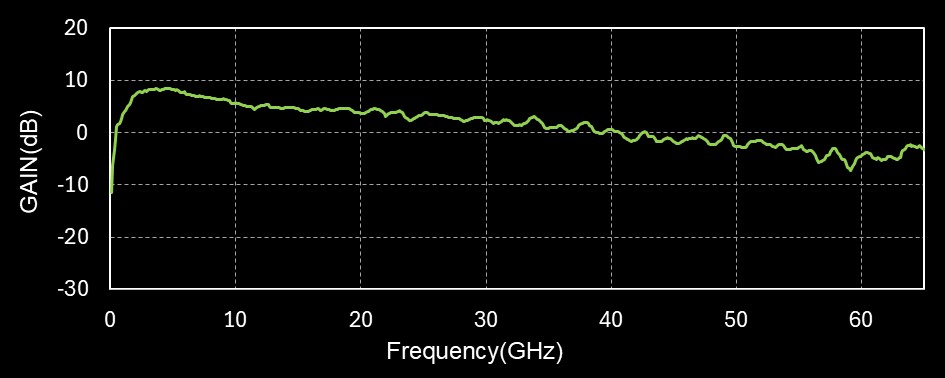

基盤技術：RoF技術（RF光伝送）

電波をそのままの形態で光ファイバ中に閉じ込め長距離伝送する技術

特徴

• ・伝送損失が周波数に依存せず、低損失(0.2dB/km)
• ・伝送路がノイズの影響を受けない（雷害・ノイズ耐性）
• ・RF信号をそのままの形で伝送（低遅延、信号形式に依らない）

ご要望に応じカスタム対応が可能ですのでお気軽にお問い合わせください。

• ROOF：RF光伝送ユニット
• GNSS光伝送ユニット
• TV受信用光送受信機NEW
• 無給電光伝送装置
• UHF帯簡易型光伝送ユニット
• SB-82型サブラックシリーズ
• FPU用RF光伝送装置
• マイクロ基地局用RF光伝送装置
• TS3信号光伝送装置NEW
• SDI光多重伝送装置

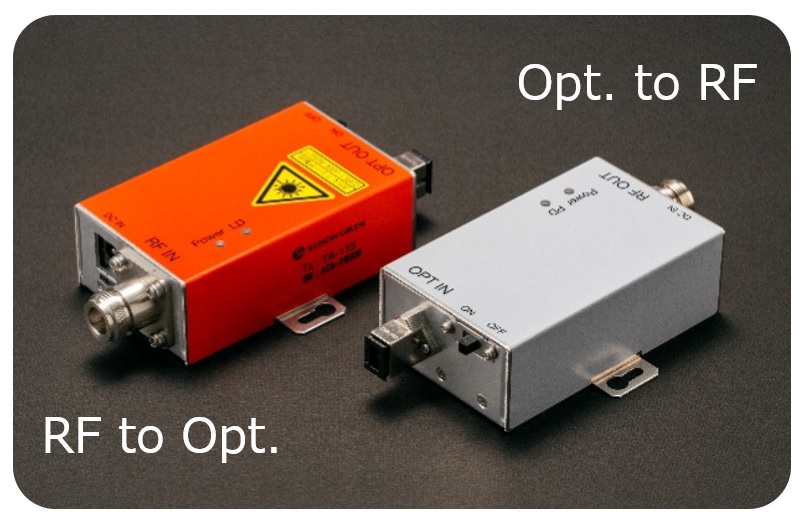

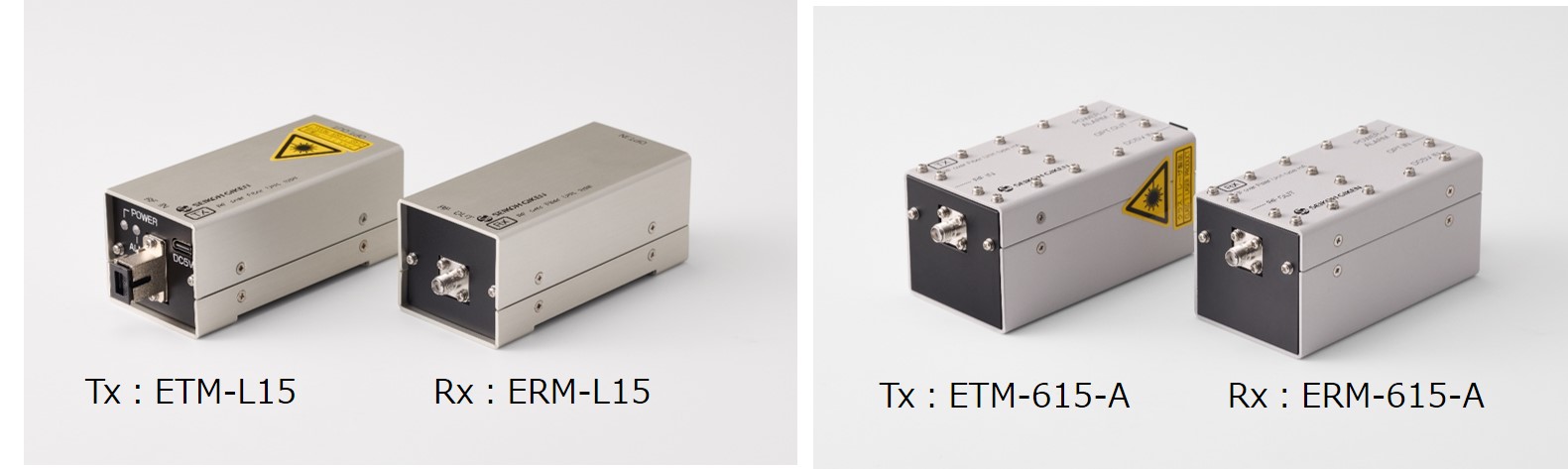

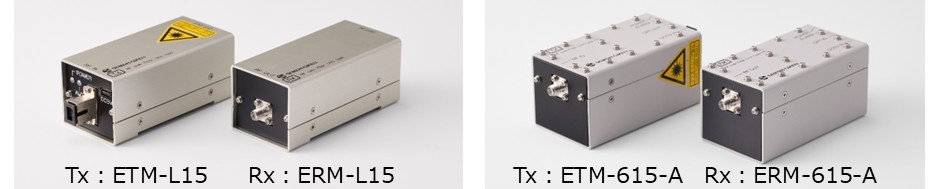

ROOF：RF光伝送ユニット
(ROOF：RF over Fiber Unit)

簡単安価にRFを光伝送

項目	低域タイプ	6GHzタイプ	備考
伝送周波数	9k～300MHz	300M～6GHz	－
入出力利得	0dB typ.		光伝送装損失0dB時
1dB Comp.レベル	-35dBm	-30dBm	－
雑音指数	6dB typ.	10dB typ.	－
電源供給	内蔵バッテリ/ACアダプタ		－
RF入出力コネクタ	N/J型		50Ω
光入出力コネクタ	SC/PC		光ファイバ：SMF
外観寸法	114×58×48mm		コネクタ等突起部除く

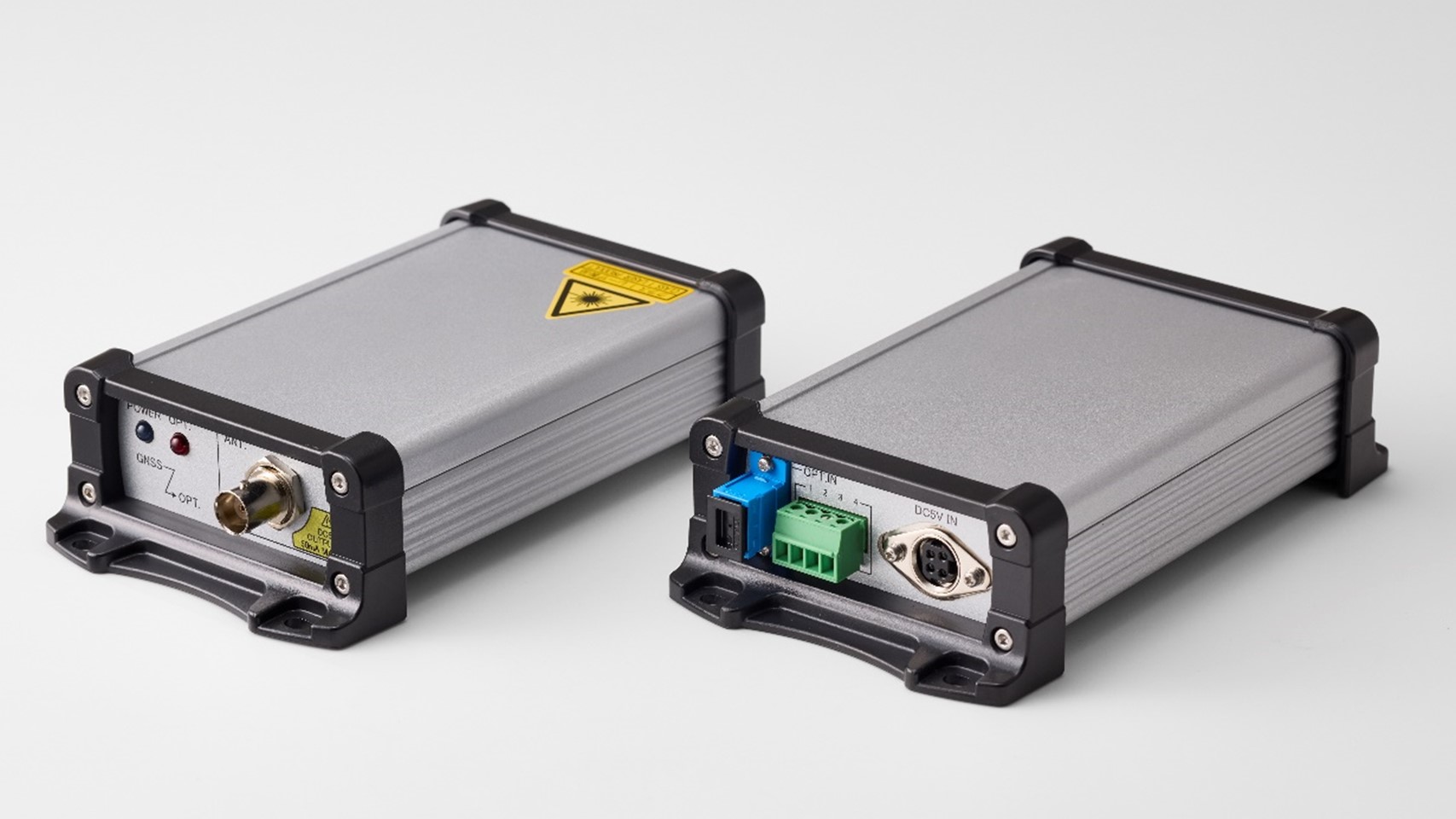

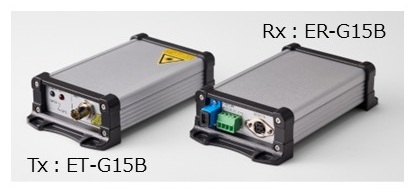

GNSS光伝送ユニット
(ROOF：RF over Fiber Unit for GNSS)

GPS(GNSS)信号を光で長距離伝送

項目	概略仕様	備考
伝送周波数	1～2GHz	L1,L2バンド全て
光伝送ロスマージン	10dB	－
電源供給	ACアダプタ（ロック式）	－
利得調整機能	有り	伝送ロス、分岐ロス補償
アンテナ給電機能	有り	5V/50mA
DCカット機能	有り	光/GNSS変換器側のみ
RF入出力コネクタ	N/J型	50Ω
光入出力コネクタ	SC/PC	光ファイバ：SMF
外形寸法	112×76×26mm	コネクタ等突起部除く

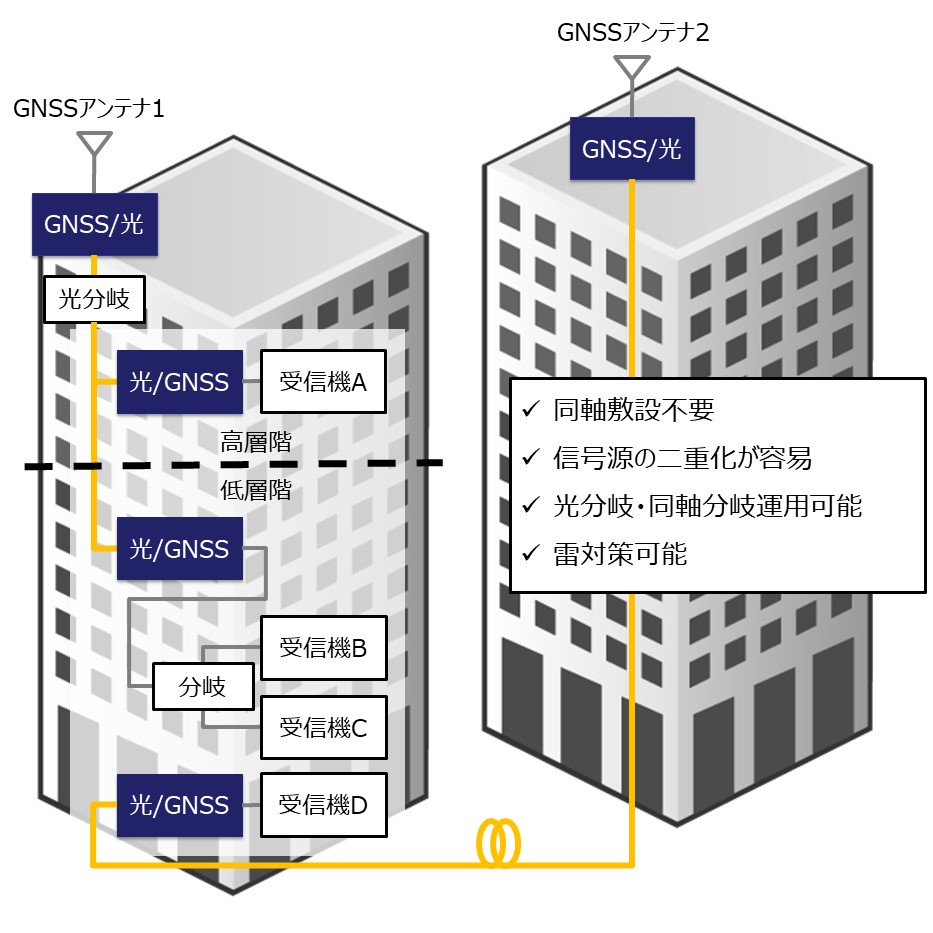

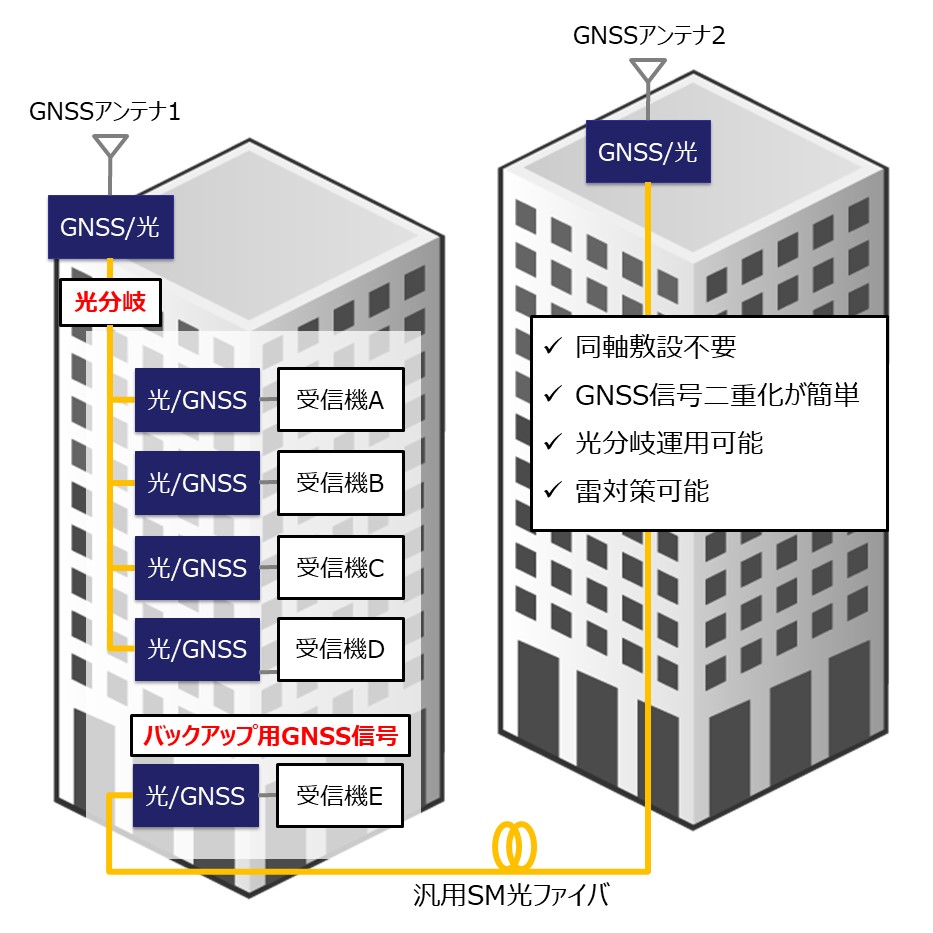

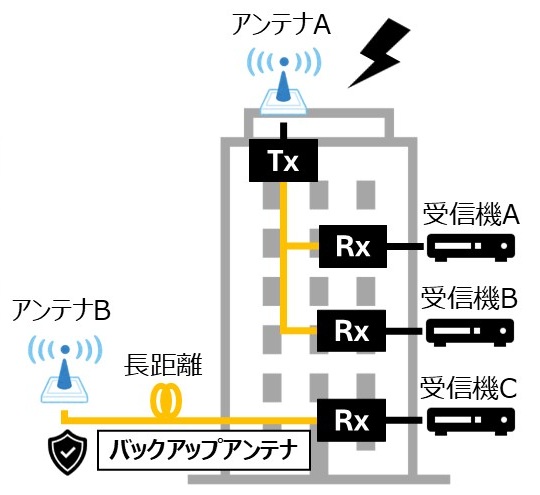

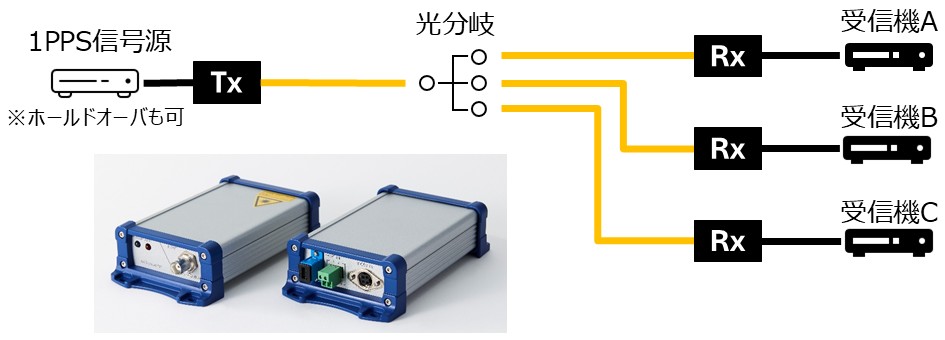

　適用例：GPS光延伸・多分岐運用・二重化
　～オフィスビルでのGPS（GNSS）信号受信～

• ・既設の光ファイバ網を利用することで同軸線引き回しが不要
• ・長距離伝送可能なため信号源の二重化が可能
• ・光増幅器なしで光多岐可能
• ・光/GNSS返還後の同軸分岐にも対応可

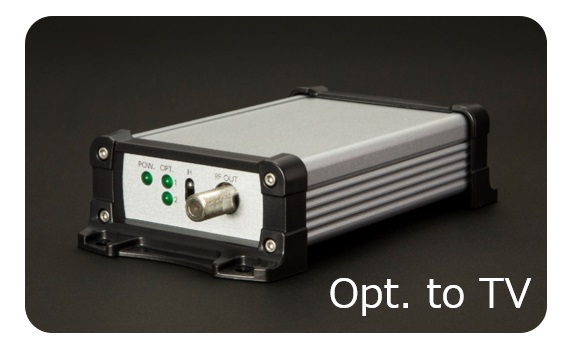

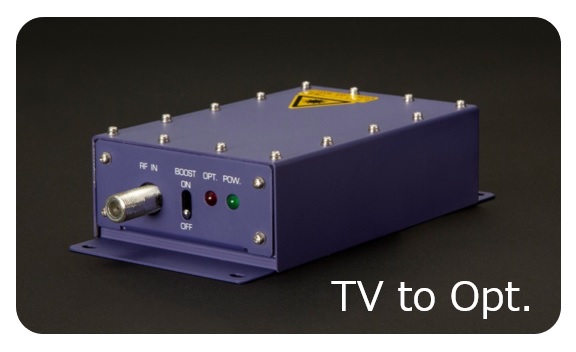

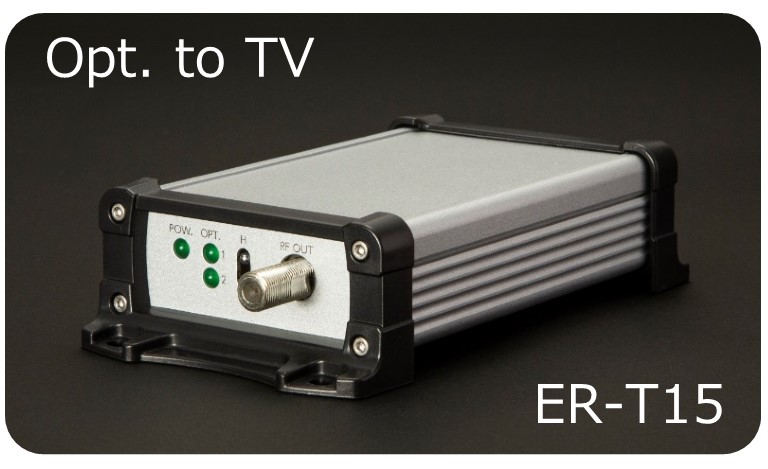

TV受信用光送受信機New
(Optical transmitter / receiver for TV)

簡単安価にテレビを光化

地デジ+BS+CS+FMラジオを光ファイバ1本で伝送

•
•

項目	概略仕様	備考
伝送周波数	76～3,224MHz	FM,UHF,BS,CS
光伝送ロスマージン	20dB	－
電源供給	ACアダプタ	－
ブースター機能	有り	ブーストスイッチにてON/OFF可
RF入出力コネクタ	F/J型	75Ω
光入出力コネクタ	SC/PC	光ファイバ：SMF
外形寸法	光送信：119×77×36mm 光受信：130×86×39mm	コネクタ等突起部除く

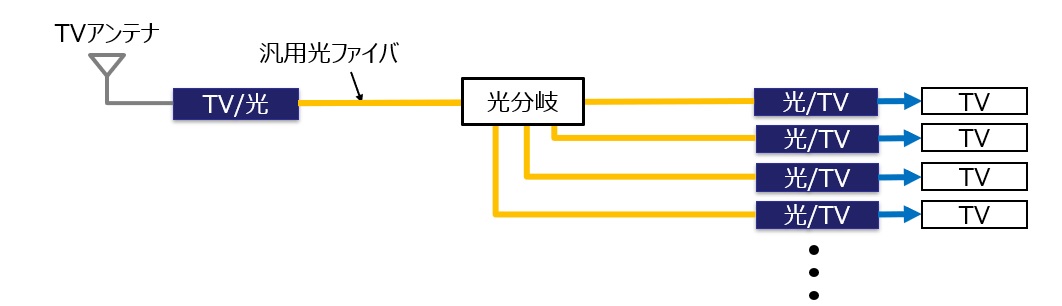

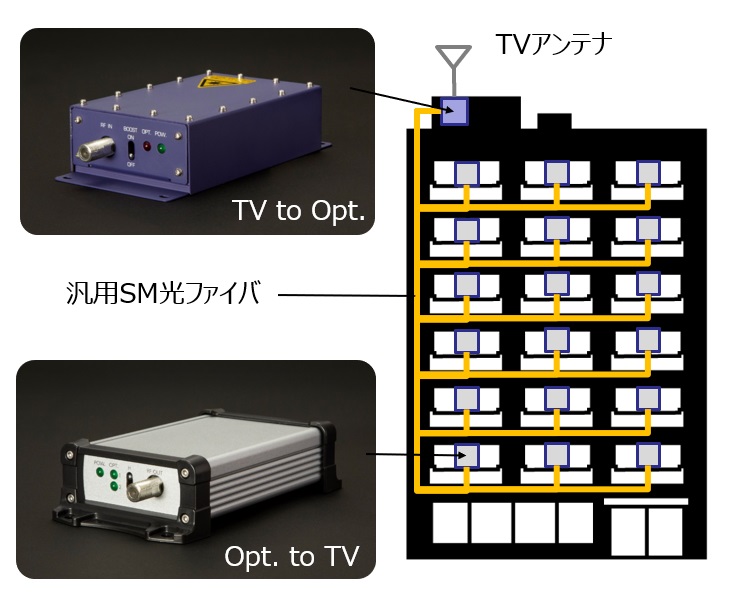

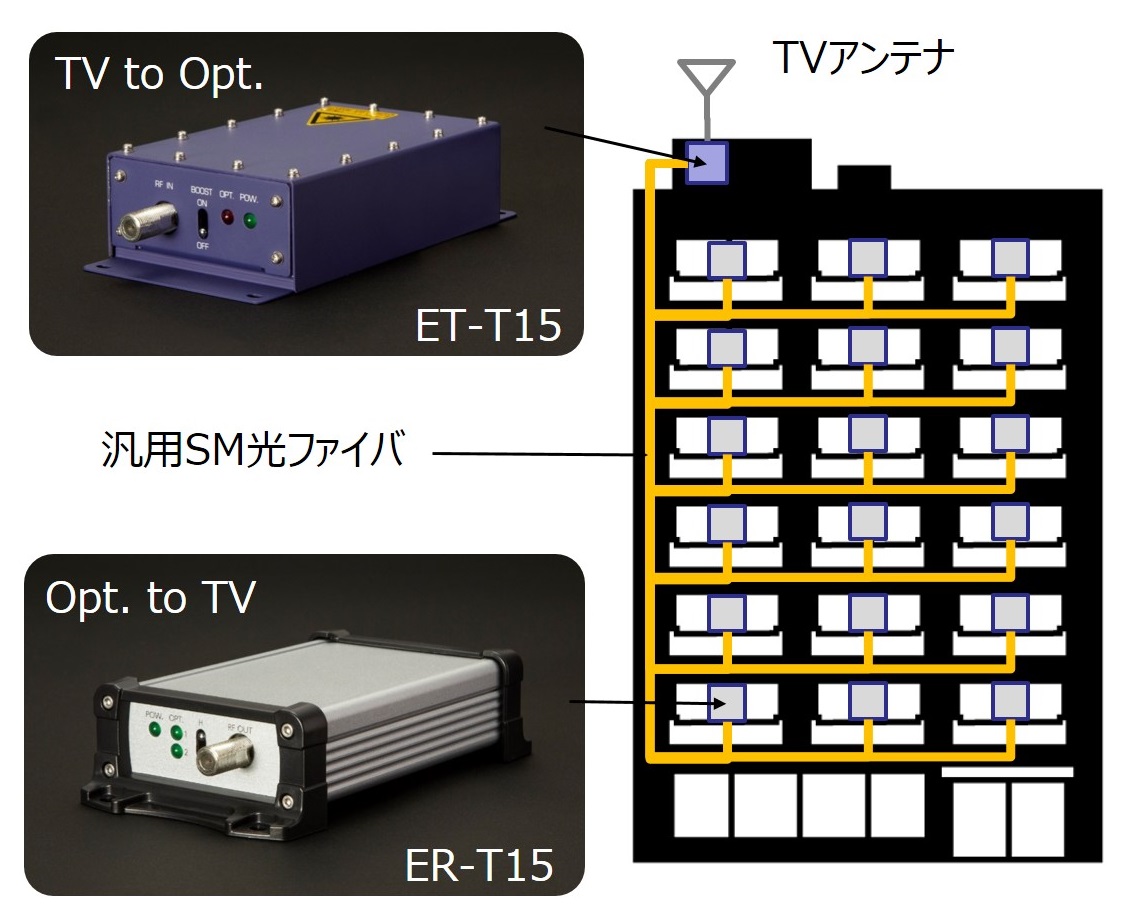

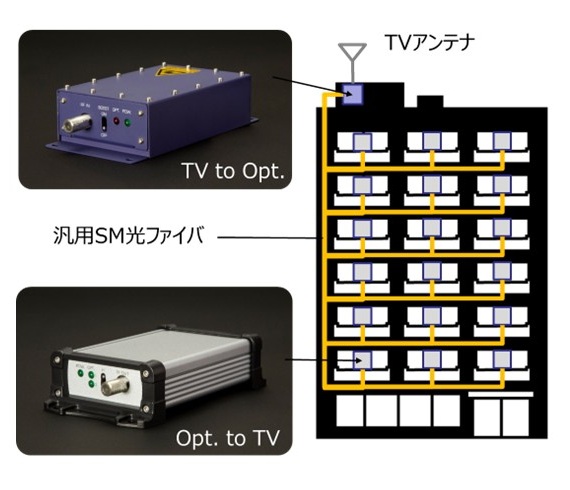

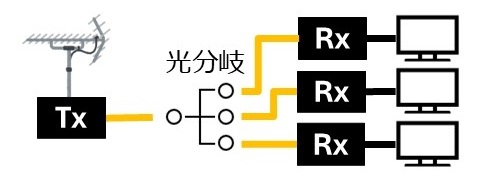

　適用例：光多分岐運用
　～ホテル・集合住宅のテレビ共聴～

• ・光増幅器なしで多分岐伝送可能
• ・既設の光ファイバ網を利用することで同軸線引き回しが不要
• ・光多重技術により電話・ネット等複数の回線を１本の光に集約可能

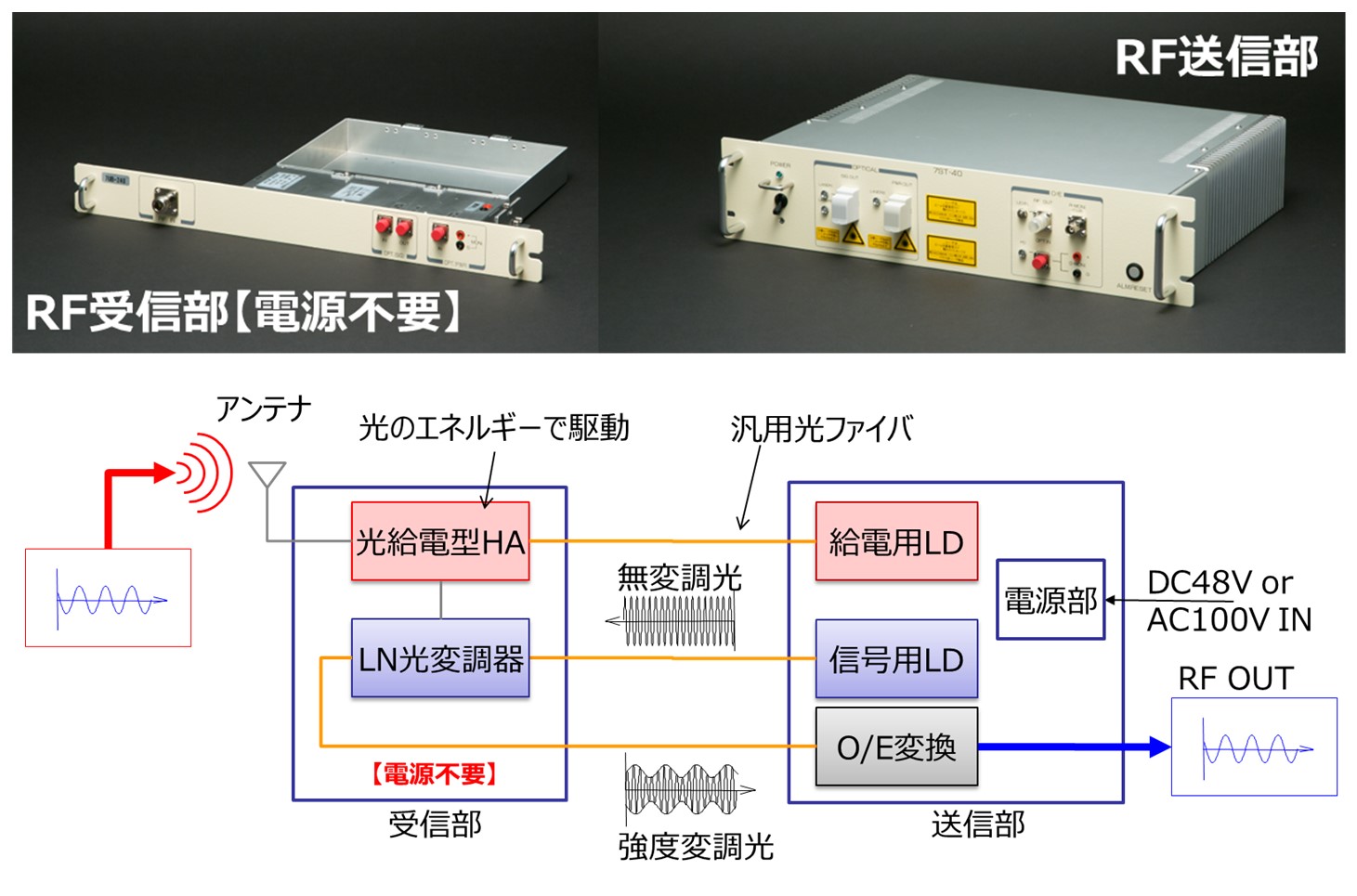

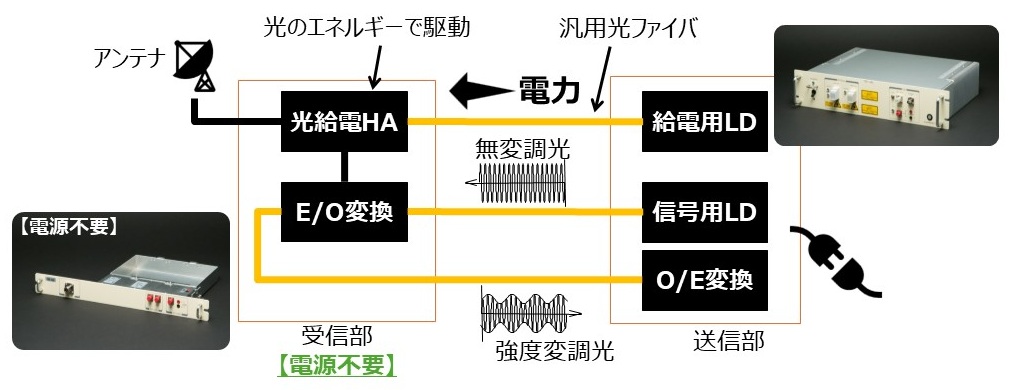

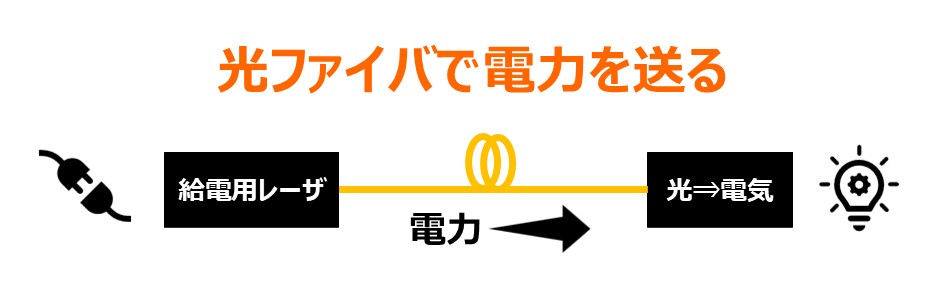

無給電光伝送装置
(Optical Remote Antenna System)

E/O変換：電源不要

• ・FFM～SHF帯まで対応可能
• ・フレキシブルな受信点設計可能
• ・雷に対し高信頼性を実現
• ・屋外対応も可能

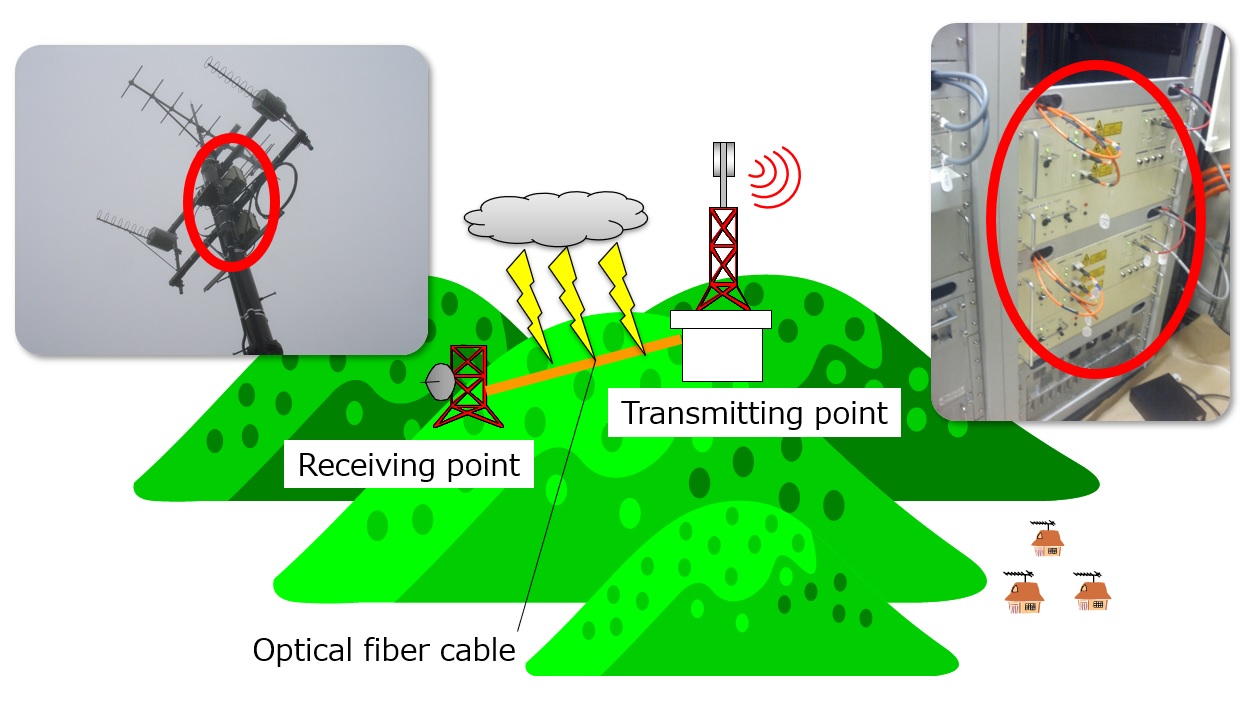

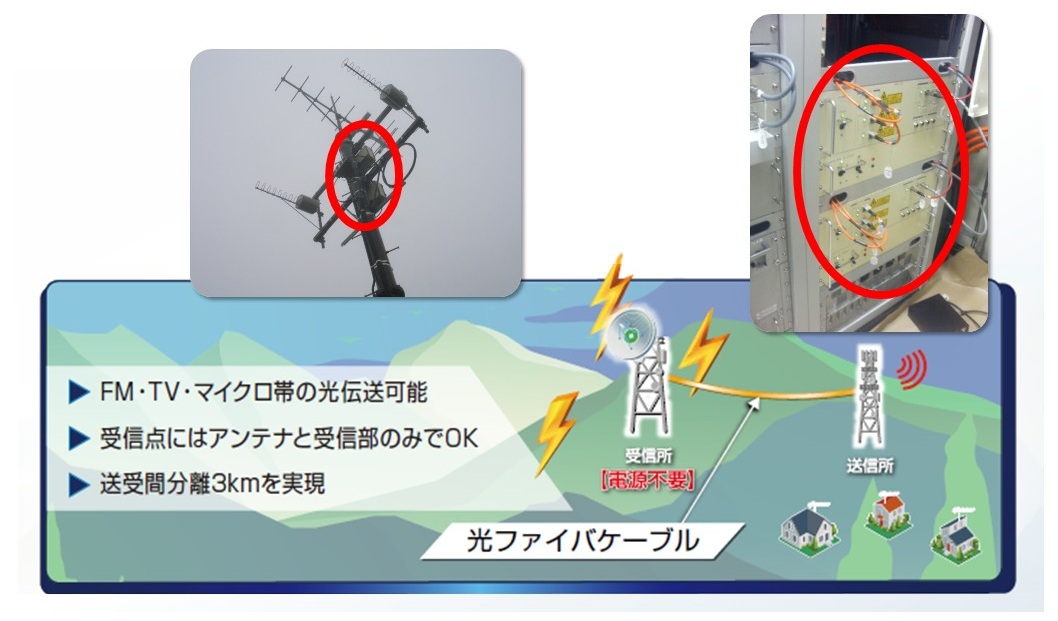

　適用例：地上デジタル放送中継局
　～雷に対し高い信頼性を実現～

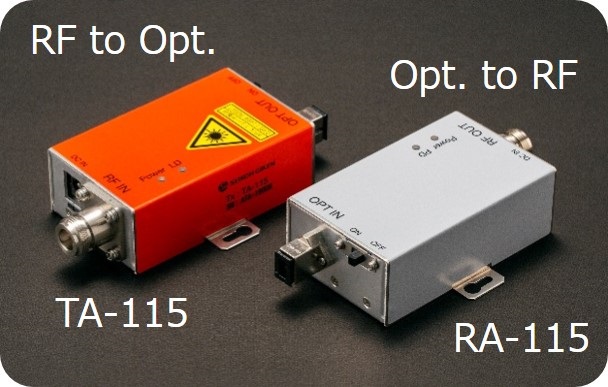

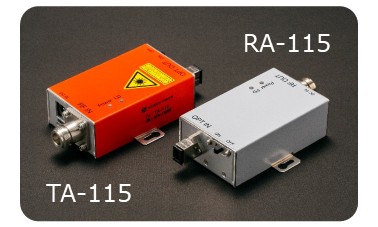

UHF帯簡易型光伝送ユニット
(ROOF：RF over Fiber Unit for UHF band)

地デジ信号を安価に光伝送

・完全な送受間絶縁が可能
・低損失長距離伝送
・FM帯も伝送可能

項目	概略仕様	備考
伝送周波数	40M～770MHz	－
入出力利得	0dB typ.	光伝送装損失0dB時
雑音指数	12dB typ.	－
電源供給	ACアダプタ	オプション：電池BOX有
RF入出力コネクタ	N/J型	50Ω
光入出力コネクタ	SC/PC	光ファイバ：SMF
外観寸法	91×55×31mm	コネクタ等突起物除く

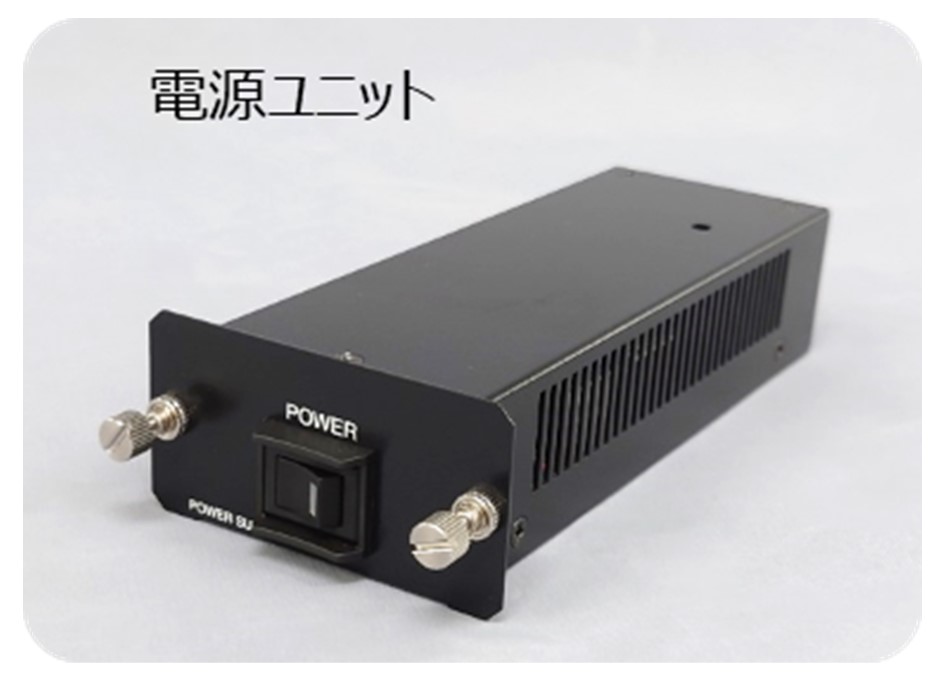

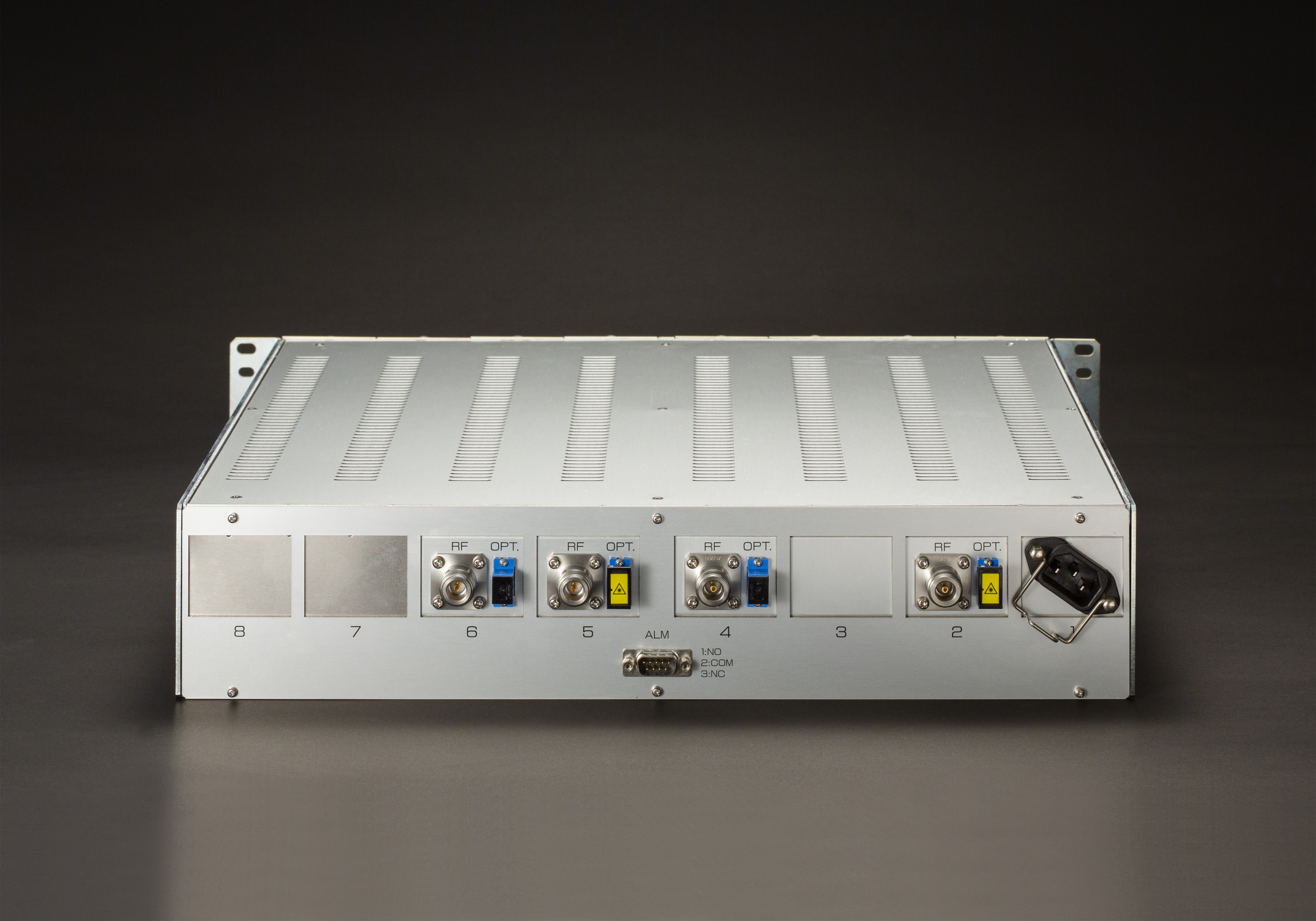

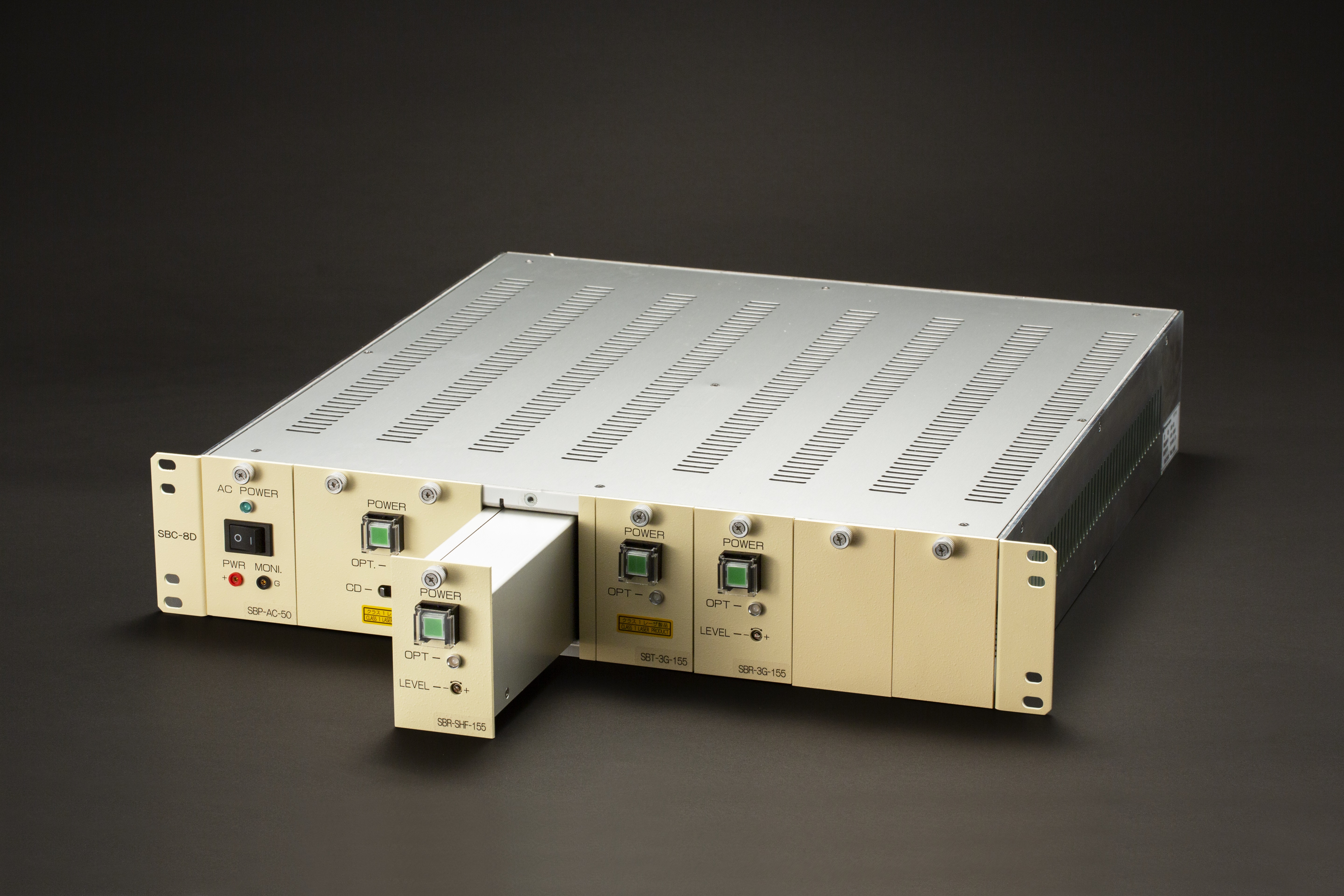

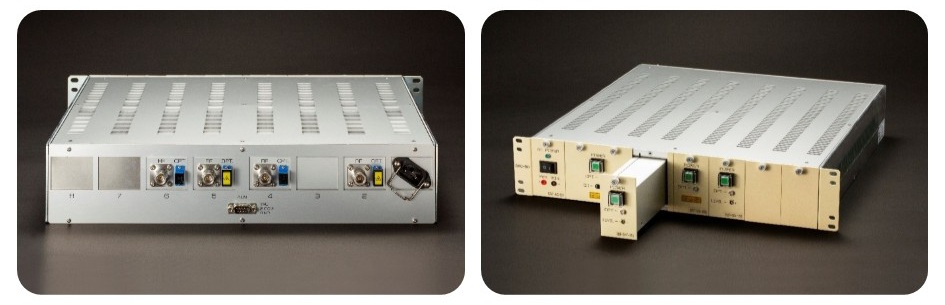

SB-82型サブラックシリーズ
(SB-82 Sub-Rack Series)

サブラック型RF光伝送装置

• ・IF帯からSHF帯まで豊富なラインナップ
• ・完全な送受間絶縁と長距離伝送が可能
• ・19インチラック2Uに最大8スロット実装・活線挿抜可能
• ・双方向光伝送や光多重にも対応可能
• ・光損失補償回路搭載可能

•
•

項目	IFタイプ	3Gタイプ	SHFタイプ	備考
主な用途	IF光伝送	TV放送波 SNG回線	STL/TTL	－
伝送周波数	10～150MHz	0.3～3GHz	6.425～7.125GHz 10.25～10.68GHz	－
最大入力レベル	-10dBm	-20dBm	-30dBm	－
入出力利得	0dB typ.			可変ATTにて調整可能
3次相互変調歪	-50dBc typ.			－
雑音指数	40dB typ.	20dB typ.	5dB typ.	－
監視項目 アラーム	LD発光レベル・PD受光レベル・電源異常 表示：機器LED　出力：無電圧接点			出力はトータルアラーム

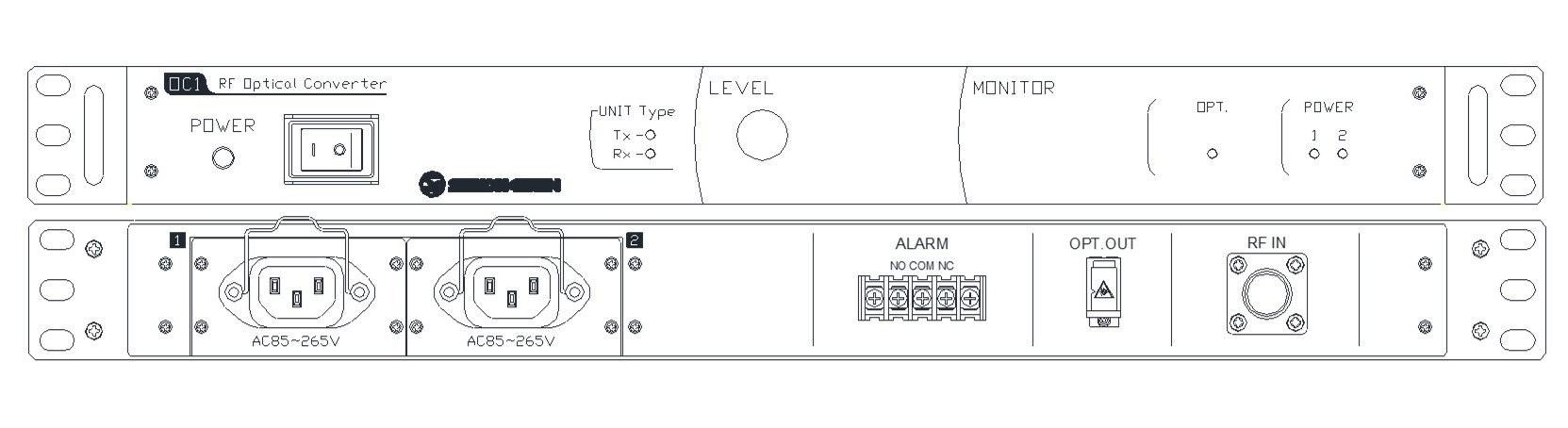

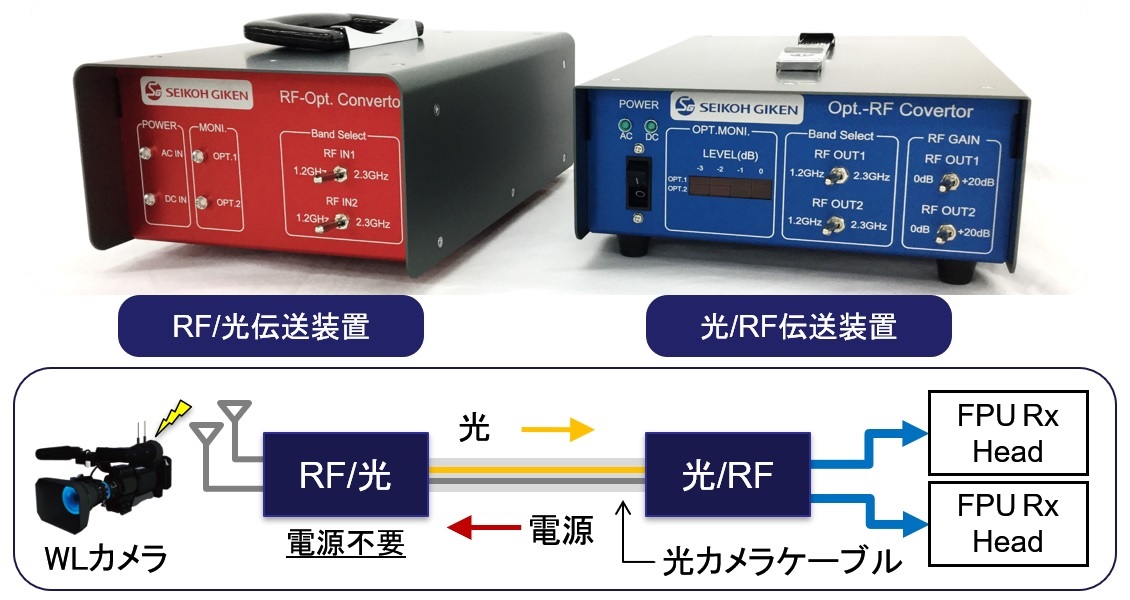

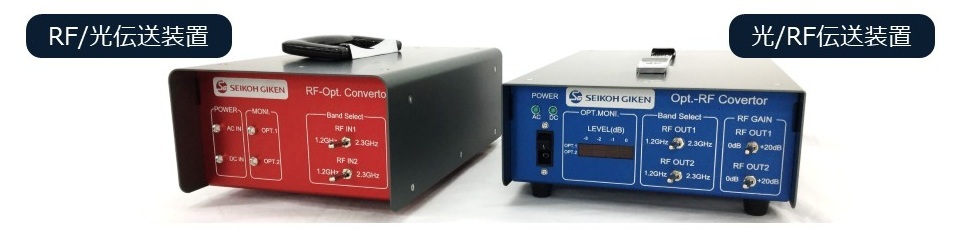

FPU用RF光伝送装置
(RF - Optical Converter for FPU)

◆スポーツ中継用

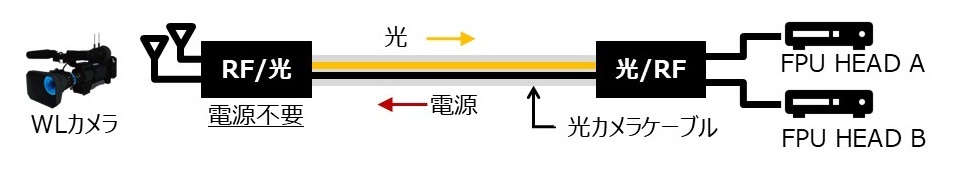

FPU受信を光延長

• ・FPU受信部をセンター側へ集約することが可能
• ・受信アンテナとFPU Rx間を光で約3km延長可能
• ・受信アンテナ側はRF光変換装置のみで電源確保も不要

項目		概略仕様	備考
周波数範囲		1,240～1,300MHz / 2,330～2,370MHz	切替式
入力ダイナミックレンジ		-90～-10dBm	－
入出力信号数		2系統	-
伝送距離		3km	ロスマージン6dB
電源	RF光変換	光カメラケーブルより供給 or DC	DC電圧：12V
	光RF変換	AC85～240V	－

マイクロ基地局用RF光伝送装置

FPU運用最適化・光延伸

• ・C,D,E,Fバンドに対応可能
• ・HEAD～CONT間IIF光延長も対応可能
• ・受信基地局へのFPU設置不要
• ・光スイッチ等を使用しFPU台数削減可能
• ・ご使用の光回線に応じ専用設計提案いたします

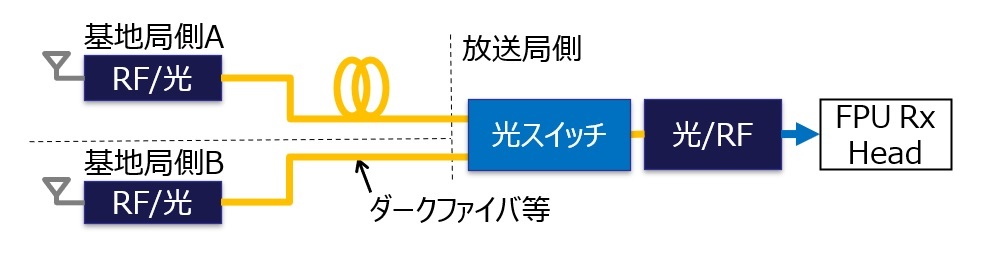

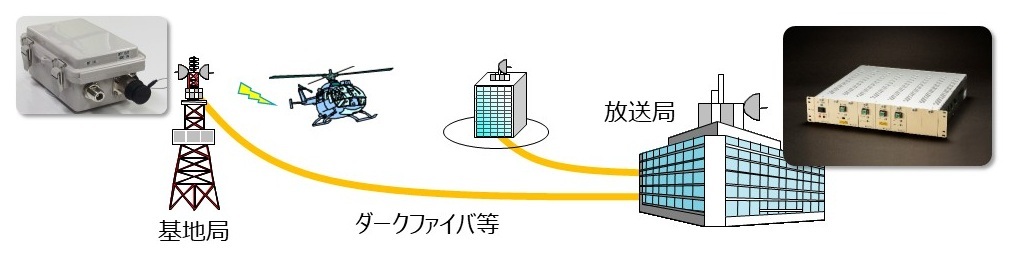

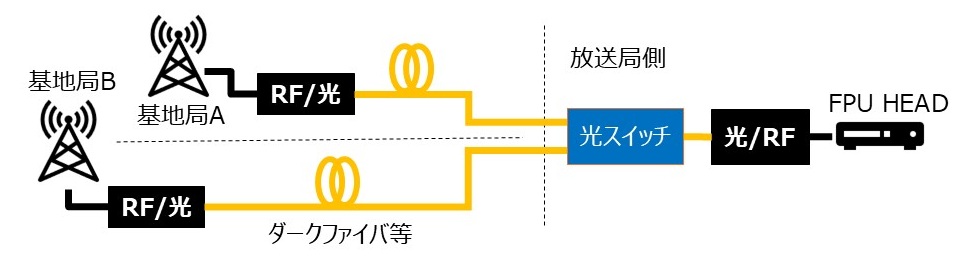

　運用案A：RF光伝送

　

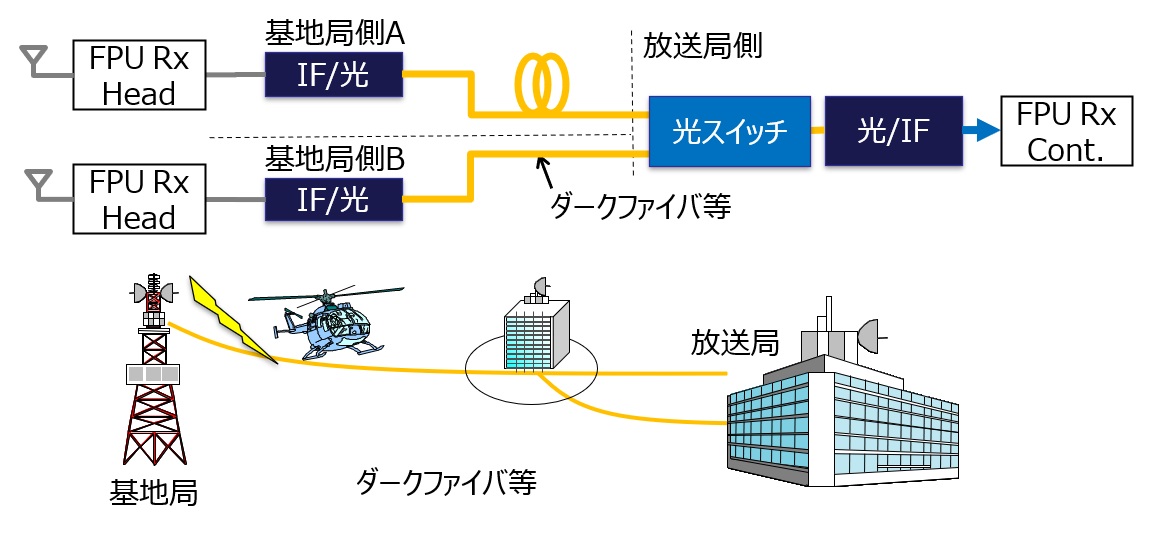

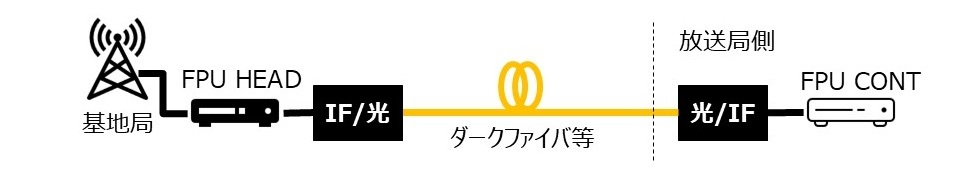

　運用案B：IF光伝送

　

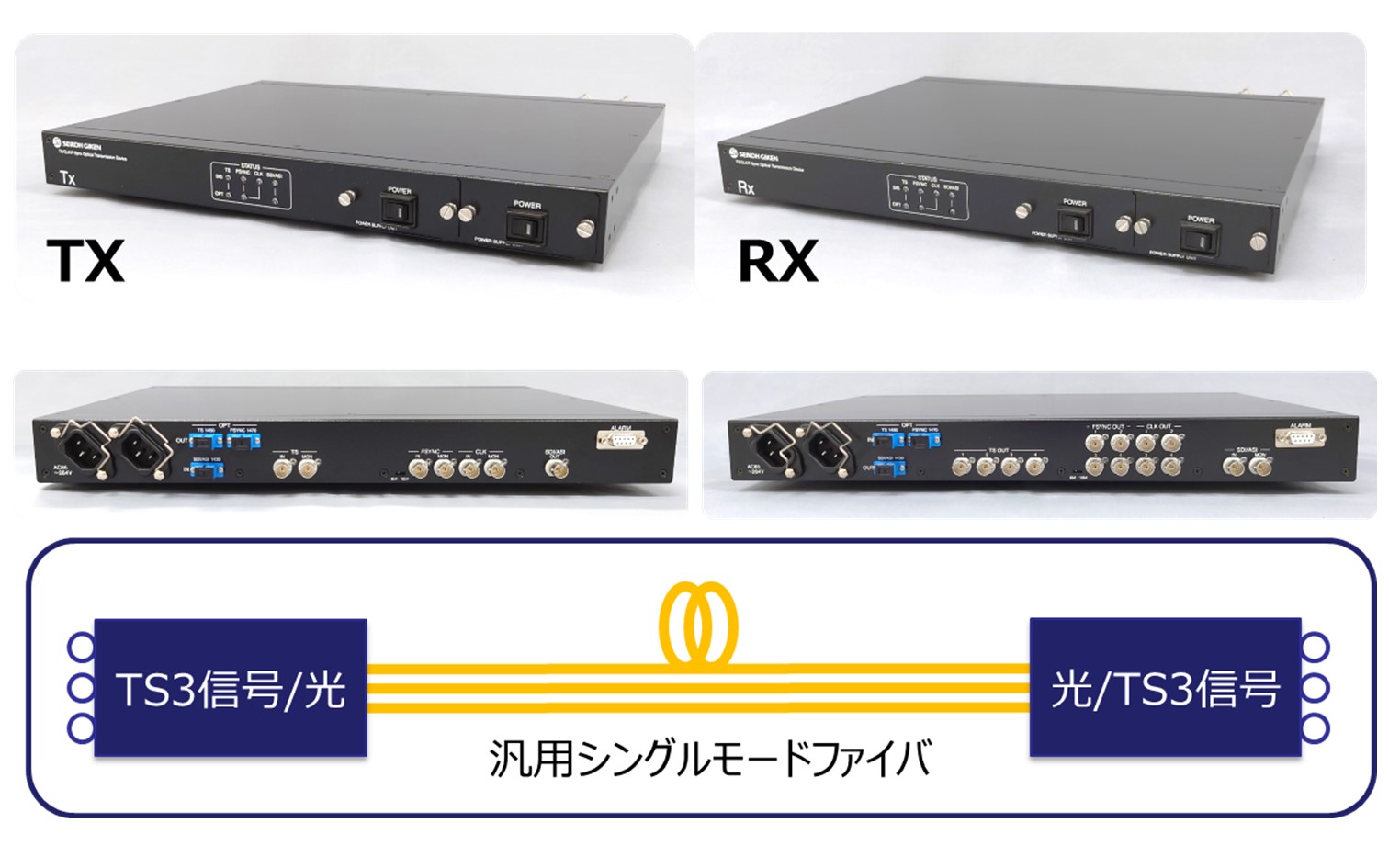

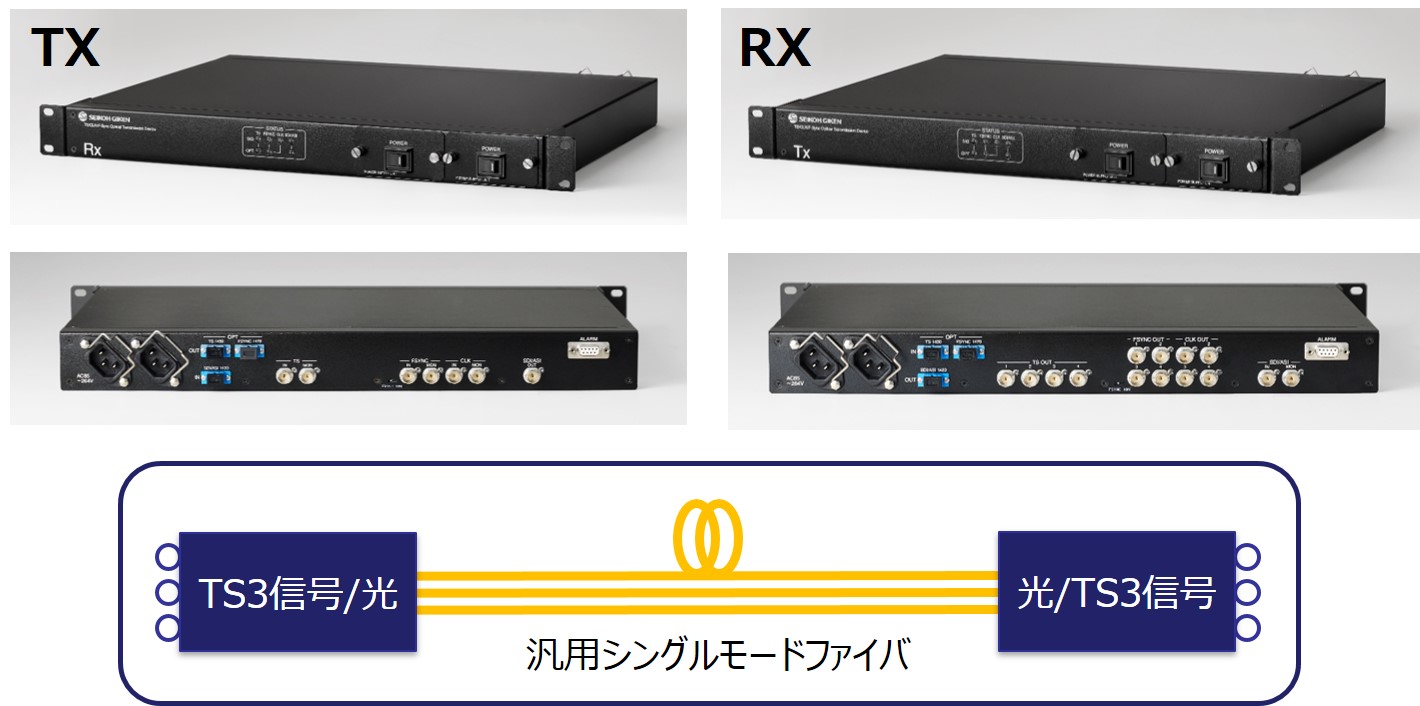

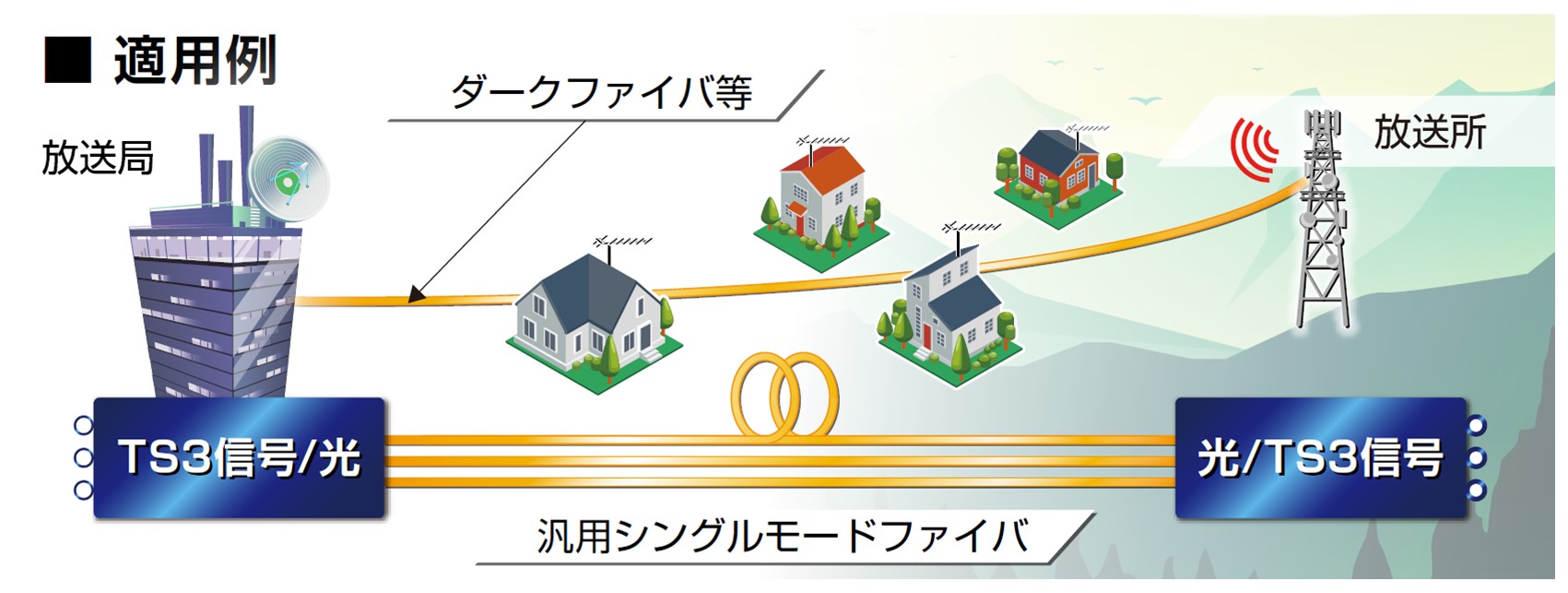

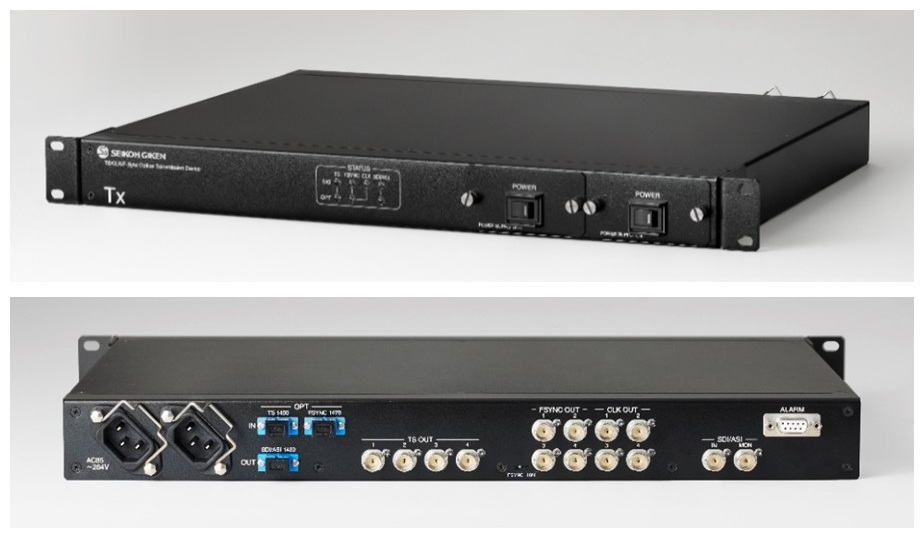

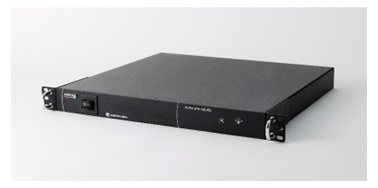

TS3信号光伝送装置New

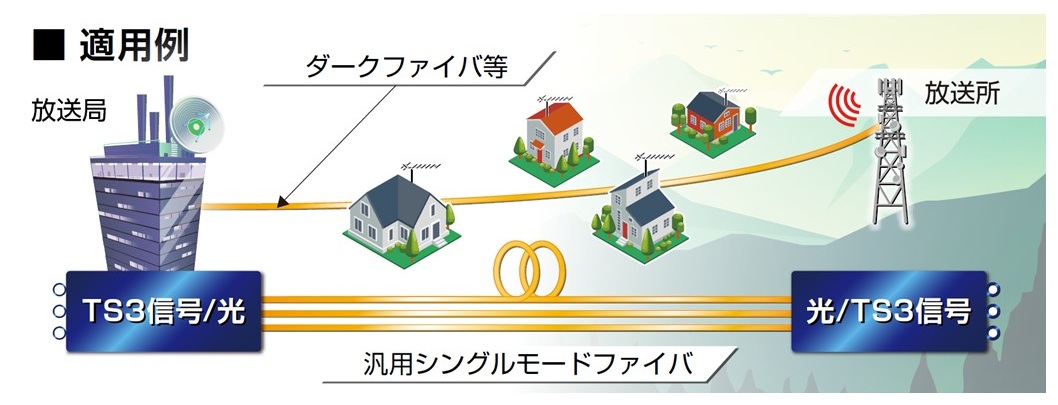

放送TS+クロック+F-SYNCを光変換し長距離伝送

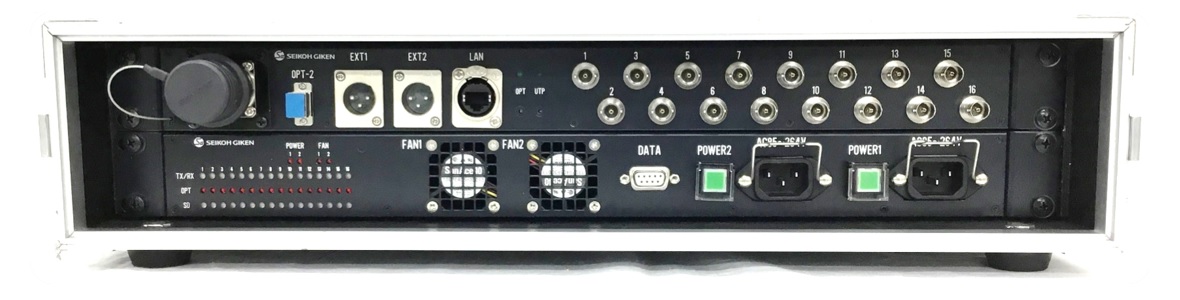

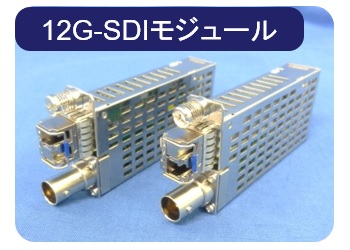

SDI光多重伝送装置
(SDI - Optical Converter)

12G-SDI×最大16波光多重

・パソロジカル信号伝送可能
・双方向Gbit-Etherも多重伝送可能

項目	概略仕様	備考
伝送信号	12G-SDI, 3G-SDI, HD-SDI, SD-SDI, DVB-ASI	自動切換え
光伝送ロスマージン	10dB typ.	－
送受モジュール入替	背面より送受モジュール入替可能	－
光インターフェイス	光カメラケーブル/ノイトリック社製コネクタ/SCコネクタ 他	－
Gbit-Ether光多重	SDI×16波に加えGbE双方向を光多重可（18波多重）	－
外形寸法	19インチラック　2U or 19インチハーフラック 4U （光多重無し：19インチラック　1U）	－

記載している仕様及び外観は予告なく変更する場合がございます。予めご了承下さい。
