製品情報

EMC用途 アンテナ評価用途
暗室内信号伝送


光電界センサ (OEFS:Optical E-Field Sensor)

光電界センサ

光電界センサは、電気光学効果を利用した光で測る電界プローブです。
センサヘッドは電源不要且つ非金属製であり、伝送線は光ファイバのみで電気的にアイソレートされているため、測定器とグラウンドを分離した正確な電界計測を可能にします。
EMC設計におけるシミュレーションモデルの検証やレーダーパルス電界測定、HEMP(HPEM)や電子レンジ等の超強電界の計測、狭小空間での電界計測など様々な用途で使用されております。

光電界センサの基本構成

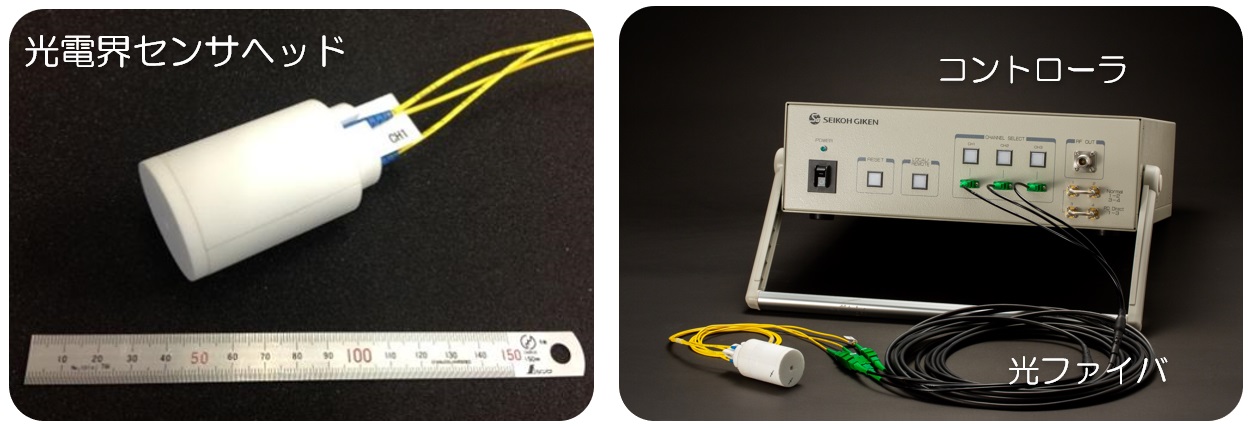

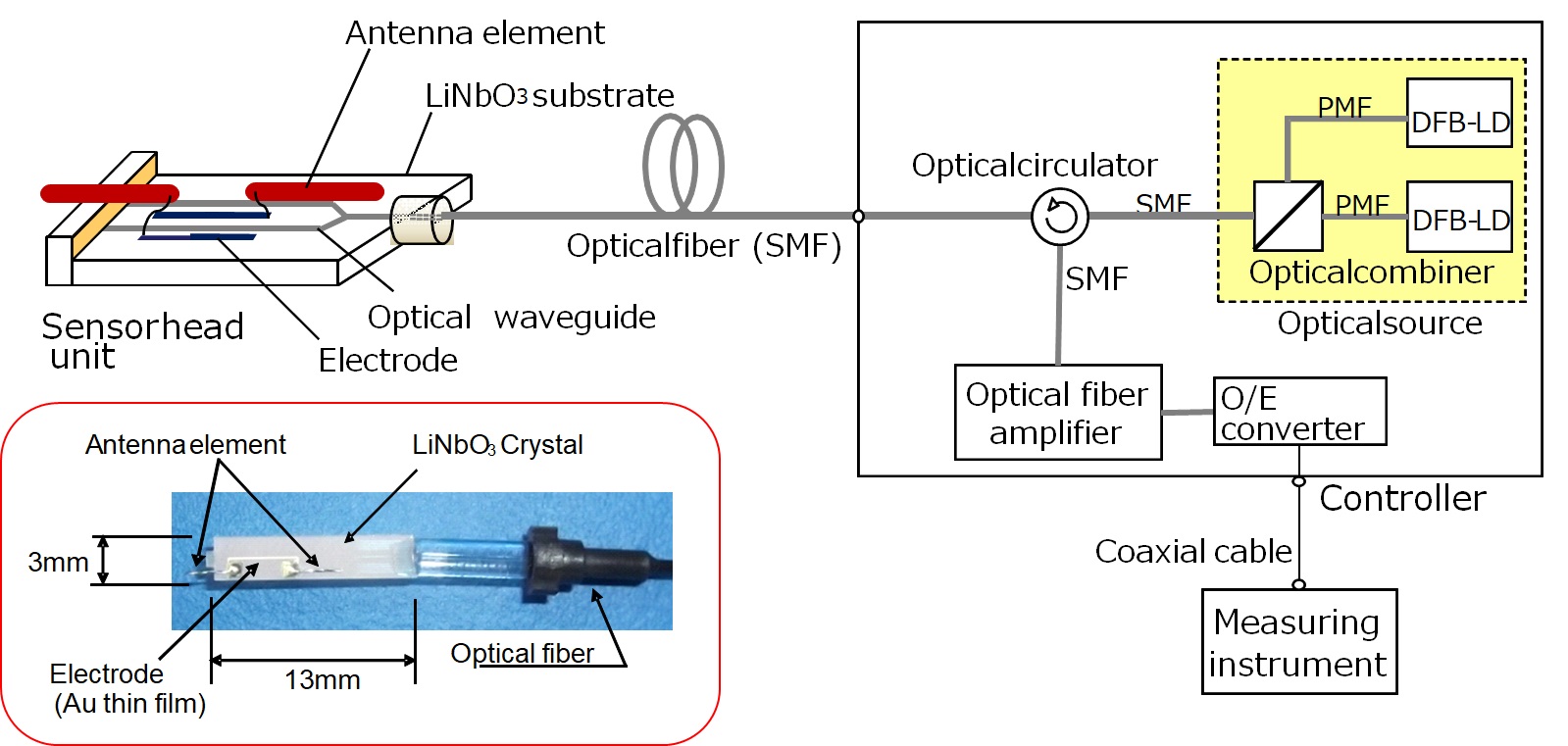

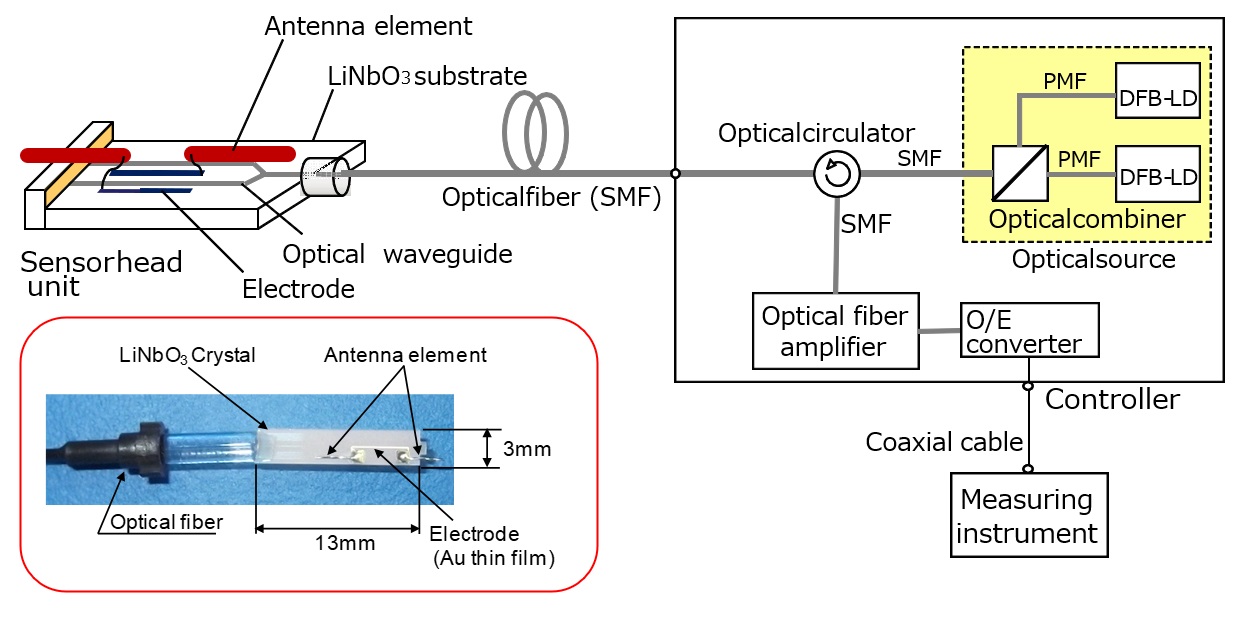

光電界センサの構成

  • ・光学結晶からなるセンサヘッドは電界を乱さない
  • ・伝送線が光ファイバのためノイズの影響を受けず測定器とグラウンドを分離可能
  • ・測定可能な情報が豊富(周波数・強度・位相)
  • ・タイムドメインでの測定も可能(オシロスコープ・リアルタイムスペアナ)
  • ・超強電界計測も可能 ※特注対応になります

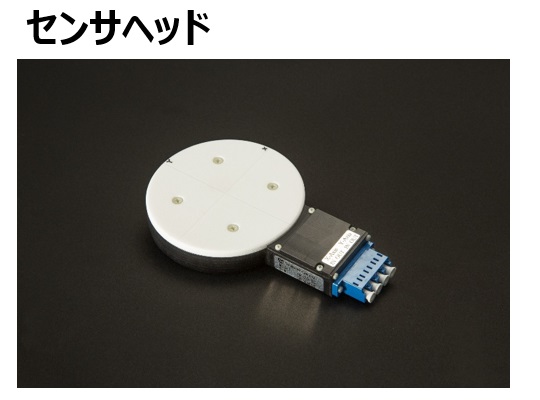

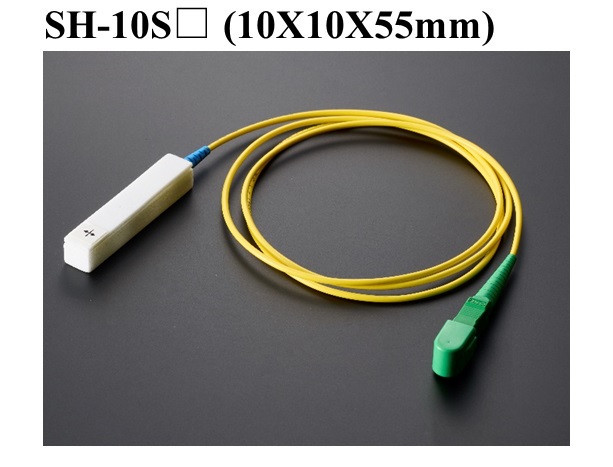

光電界センサヘッド:標準品

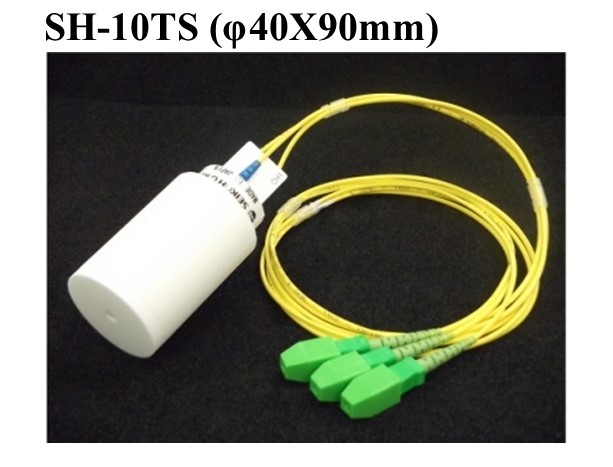

項目 SH-10TS
概略仕様

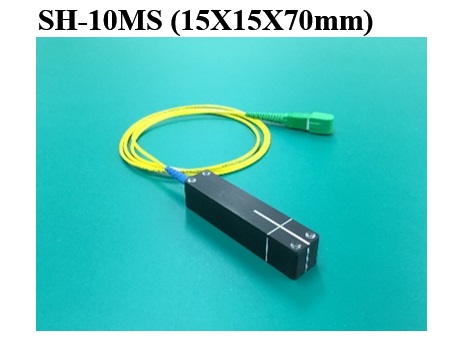

SH-10MS
概略仕様
周波数範囲 100k~10GHz
電界強度範囲 0.01~500V/m
等方性 ±1dB typ.
センサヘッドサイズ Φ40X90mm 15X15X70mm
特徴 等方性3軸センサ 1軸センサ

※コネクタ等突起部除く

光電界センサヘッド:特注品 お気軽にお問い合わせください。

特注例 概要
高感度化 周波数を限定し高感度対応
超強電界対応化 HEMP(HPEM)・マイクロ波計測対応
超小型化 狭小空間計測・空間分解能最小化
低周波対応化 低周波域に特化した対応

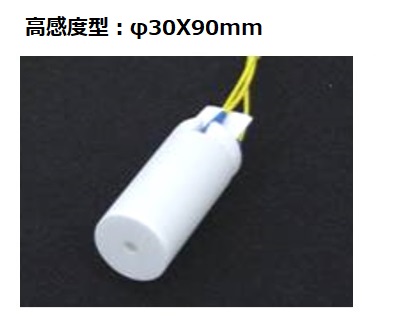

  • SH-03EX (φ30X90mm)

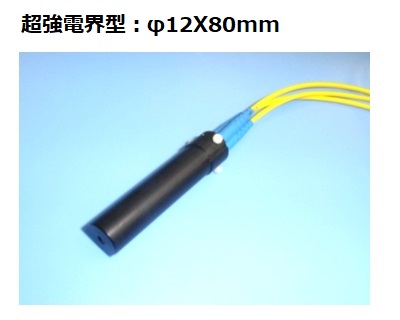

  • SH-10EL(φ12X80mm)

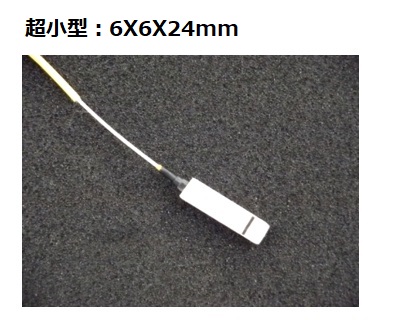

  • 6X6X24mm

計測例①:シミュレーションモデルとの比較・検証

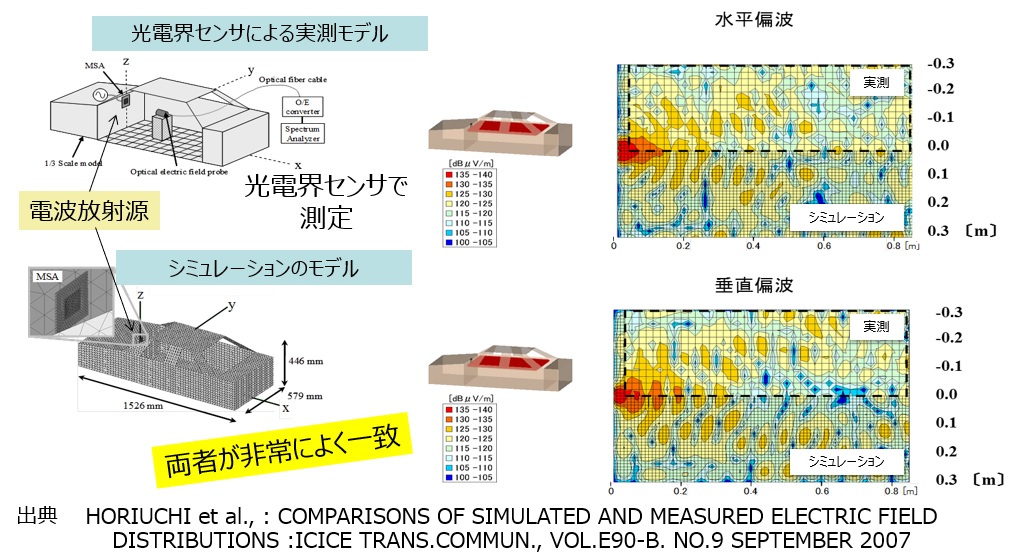

~車室内電界シミュレーションの検証~

光電界センサで測定

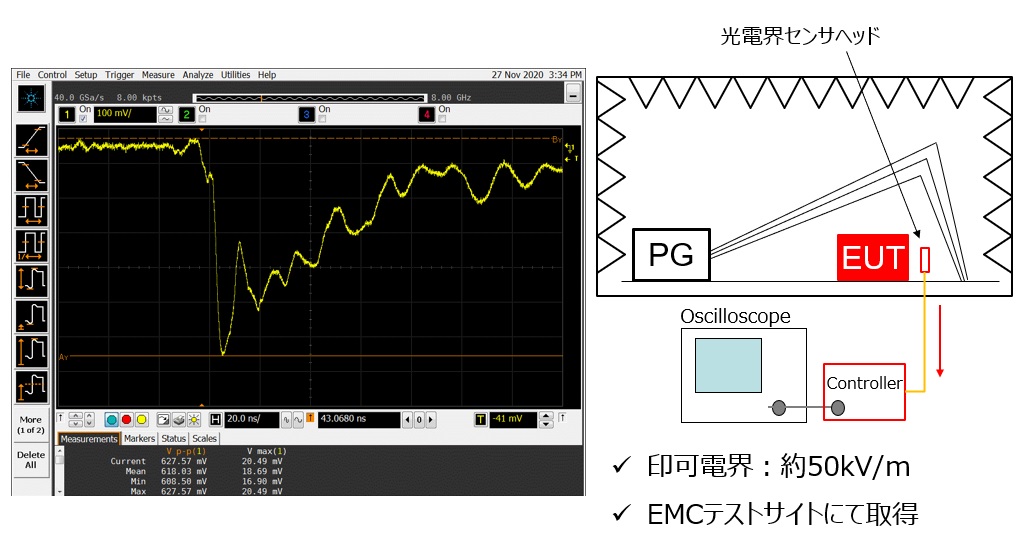

計測例②:電磁パルス試験電界計測
~ MIL-STD-461 RS105試験~

印可電界:約50kV/m EMCテストサイトにて取得

計測例③:超強電界測定
~電子レンジ内部電界分布の実測~

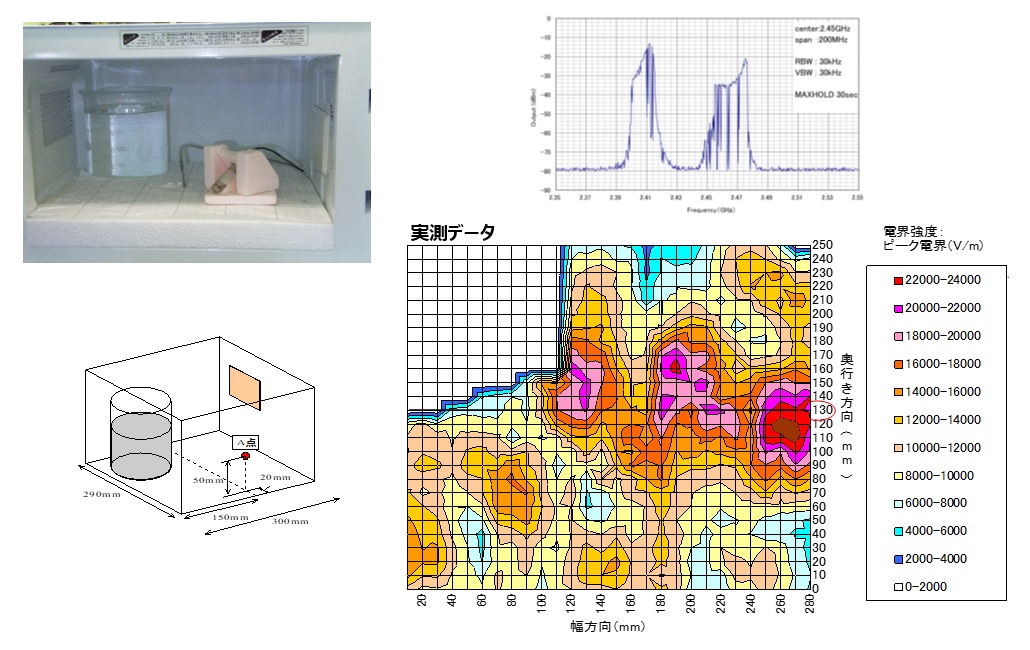

電子レンジ内部電界分布の実測

計測例④:狭小空間での電界計測

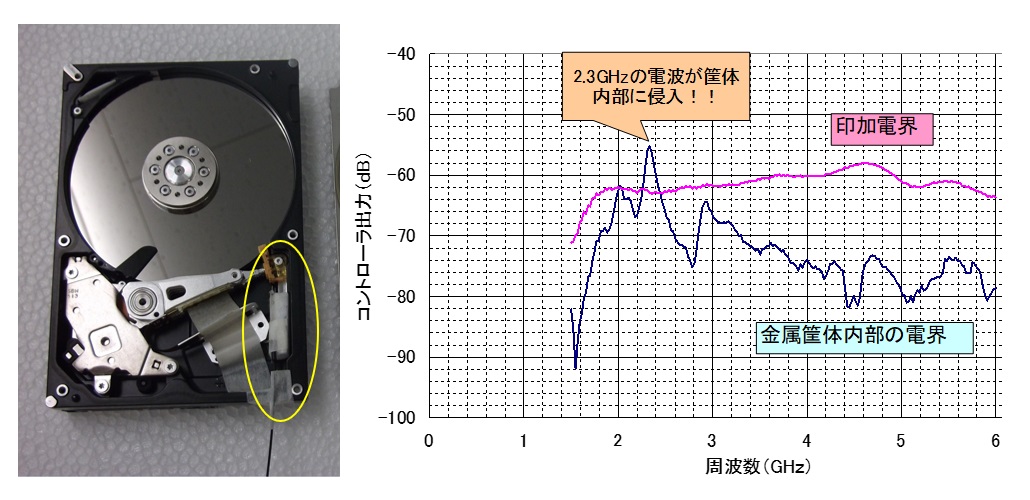

~金属/樹脂筐体シールド性能評価~

金属/樹脂筐体シールド性能評価

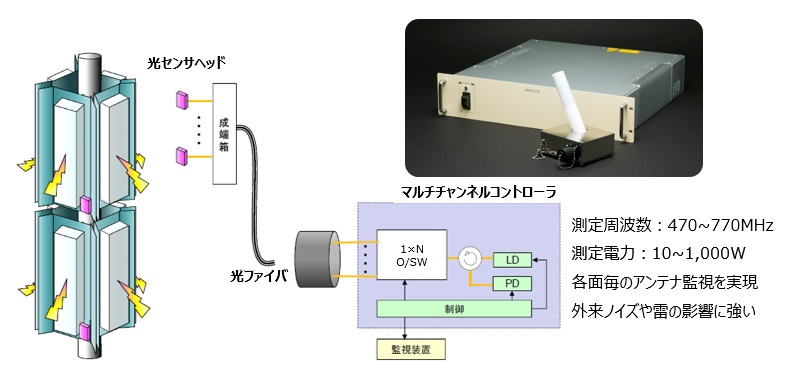

計測例⑤:アンテナ放射電界監視装置
~地デジ放送アンテナの常時監視を実現~

放射パターンへの影響が極めて少ないセンサヘッドにてアンテナ放射電界強度と位相を常時監視

マルチチャンネルコントローラ 測定周波数:470~770MHz 測定電力:10~1,000W 各面毎のアンテナ監視を実現 外来ノイズや雷の影響に強い


光プローブ (OPS:Optical Probe System)

光プローブ

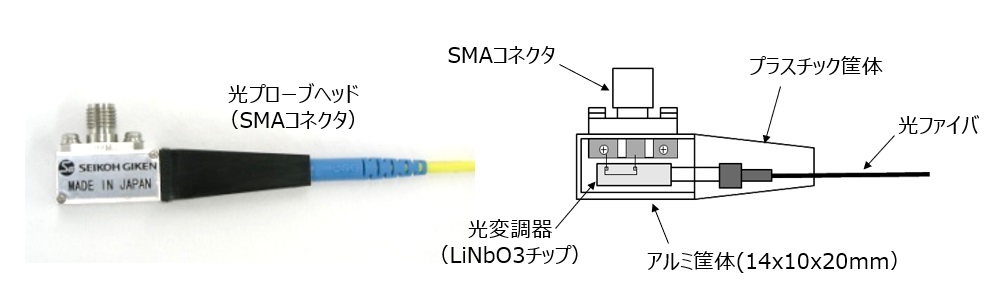

光プローブは、電気光学効果を利用したE/O-O/Eコンバータです。
E/O変換器である光プローブヘッドは、超小型且つ電源不要であり、ハイインピーダンスでの受電対応も可能です。また、伝送線は光ファイバのみで電気的にアイソレートされているため、測定器とグラウンドを分離した計測を可能にします。
小型アンテナの評価や電流プローブ、オシロスコープの差動電圧プローブなど様々な用途で使用されております。

光プローブ

  • ・超小型プローブヘッドは電源不要で電圧信号を光に変換可能
  • ・伝送線が光ファイバのためノイズの影響を受けず測定器とグラウンドを分離可能
  • ・測定可能な情報が豊富(周波数・強度・位相)
  • ・タイムドメインでの測定も可能(オシロスコープ・リアルタイムスペアナ)
  • ・ハイインピーダンスでの受電も可能 ※特注対応になります

光プローブヘッド

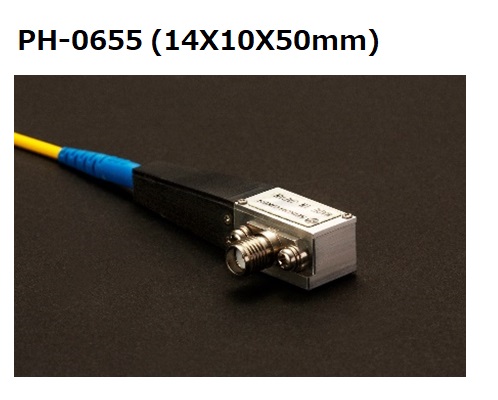

項目 PH-0655 概略仕様
周波数範囲 100M~6GHz
入出力利得 -25dB typ.
雑音指数 50dB typ.
プローブヘッドサイズ 14X10X50mm

※コネクタ等突起部除く

カスタム対応も可能です。お気軽にお問い合わせください。

計測例①:小型アンテナ評価

小型アンテナ評価

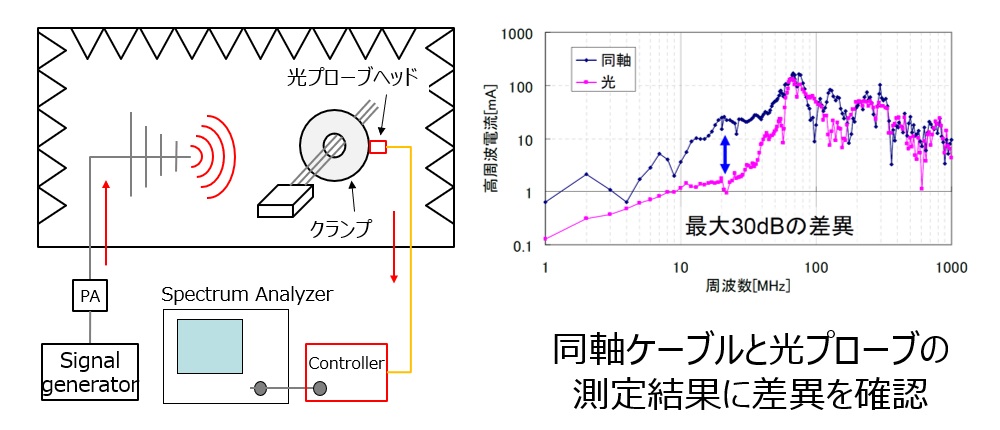

計測例②:EMI試験時の配線電流計測

光電界センサで測定

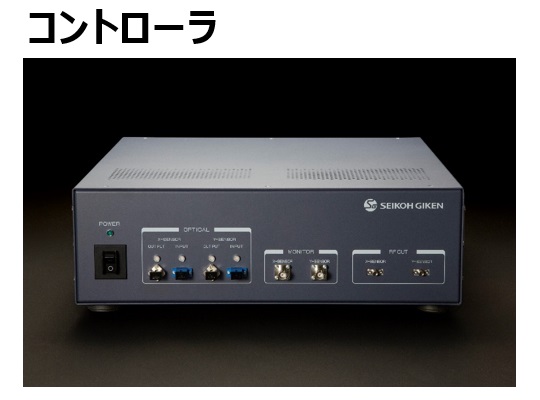

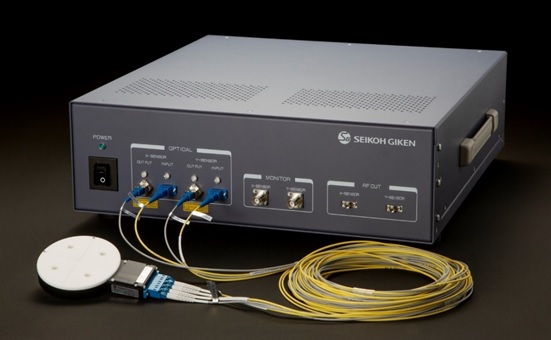

コントローラ (Controller)

光電界センサ及び光プローブ向けのコントローラは下記3タイプからお選びいただけます。


シリーズ名 特徴

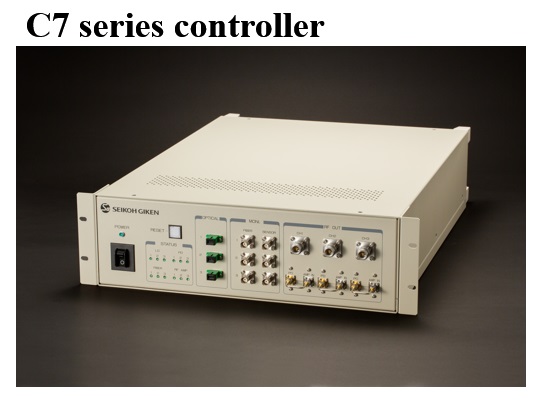

C5 series controller 3軸切替タイプ
C6 series controller 1軸タイプ
C7 series controller 3軸同時出力タイプ

pdfC5 series controller(299KB)

5G:28GHz帯光電界センサ New
(OEFS for 5G:Optical E-Field Sensor for 5G)

三重大学・産業技術総合研究所との産官学共同開発品

5G:28GHz帯光電界センサ

5G:28GHz帯に特化した光電界センサです。
電気光学効果を利用した非金属製センサヘッドによって測定機とグラウンドを分離した正確な電界測定を可能にします。
等電界平面の分布確認やアンテナ評価、データ伝送なども可能です。

項目 概略仕様
周波数範囲 27~29.5GHz
最小測定電界強度 0.03V/m以下@28GHz(RBW:10Hz)
センサヘッドサイズ 84×122×17mm(コネクタ部除く)

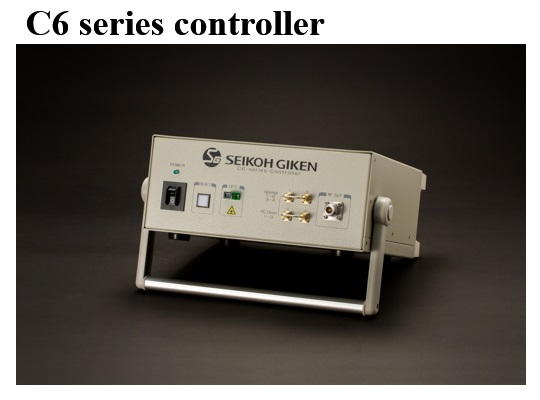

  • C6 series controller
  • C7 series controller

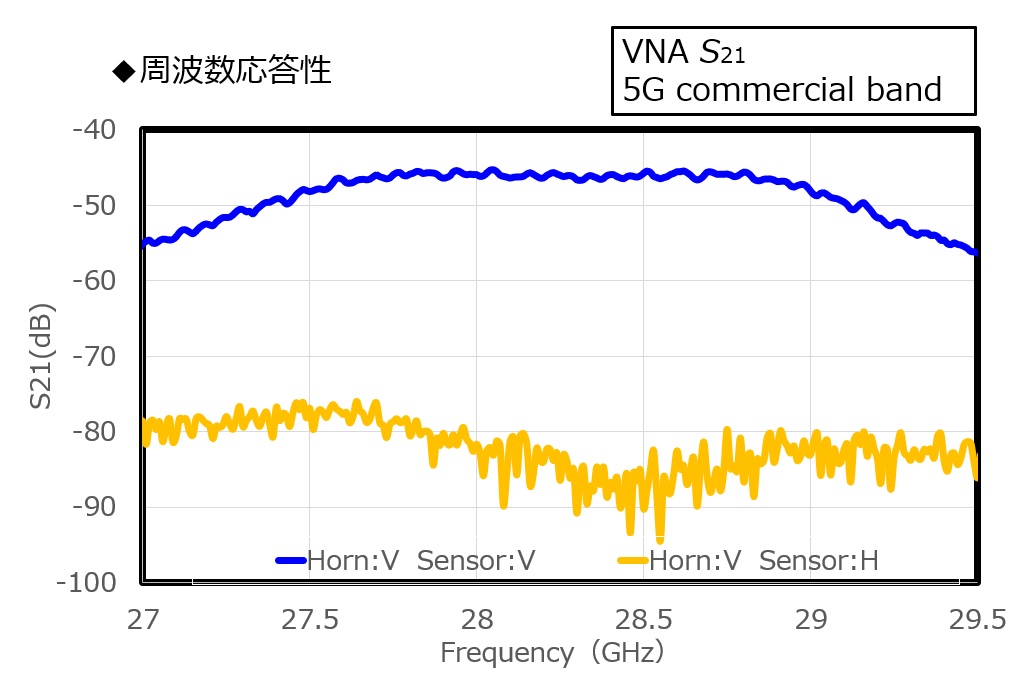

周波数応答性

RF光伝送ユニット (RF over Fiber Unit)

簡単安価に同軸線を光化

バッテリー内蔵で電波暗室内での使用も可能

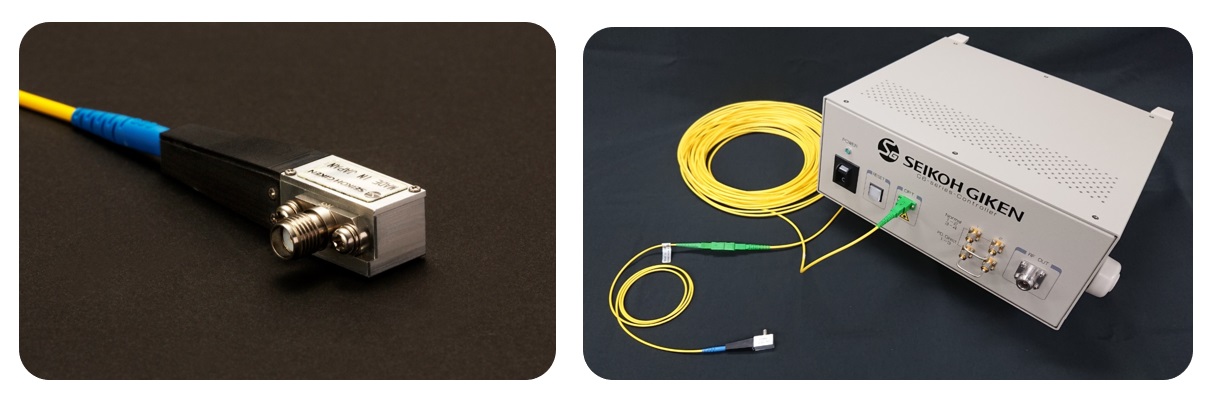

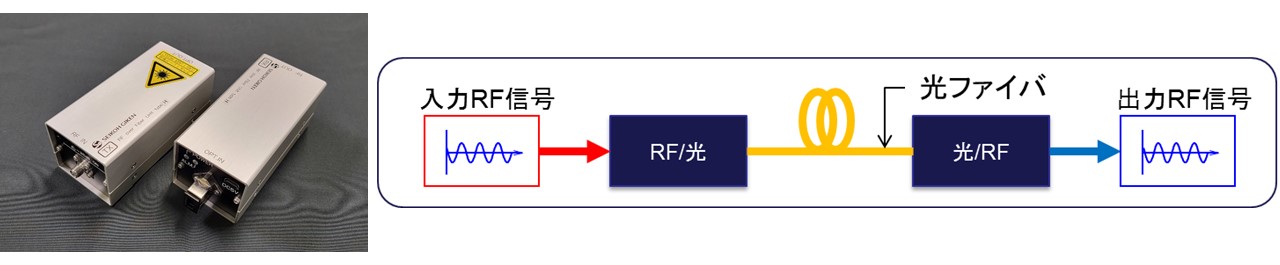

RF光伝送ユニット

  • ・ラインナップ: 9kHz~6GHz
  • ・変調方式問わず低損失伝送
  • ・完全な送受間絶縁が可能
  • ・内蔵バッテリー駆動可能
項目 低域タイプ 6GHzタイプ 備考
伝送周波数 9k~300MHz 300M~6GHz
入出力利得 0dB typ. 光伝送装損失0dB時
1dB Comp.レベル -35dBm -30dBm
雑音指数 6dB typ. 10dB typ.
電源供給 内蔵バッテリ/ACアダプタ
RF入出力コネクタ N/J型 50Ω
光入出力コネクタ SC/PC 光ファイバ:SMF
外形寸法 114×58×48mm コネクタ等突起部除く

エンジニアリングサンプル

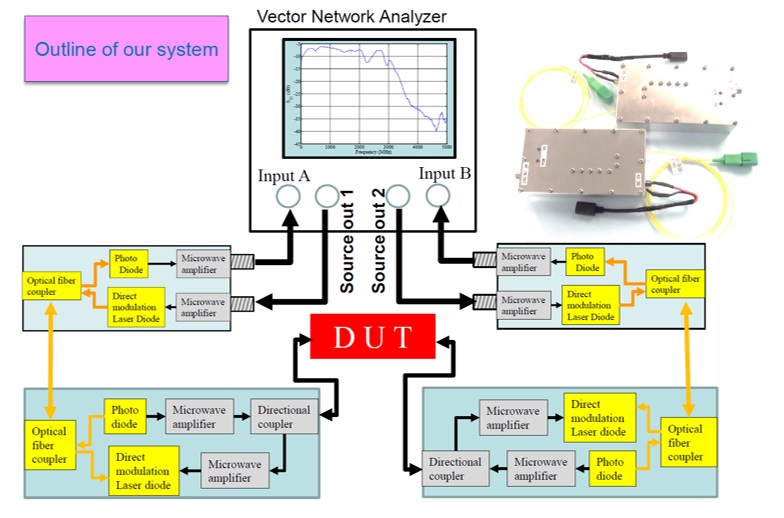

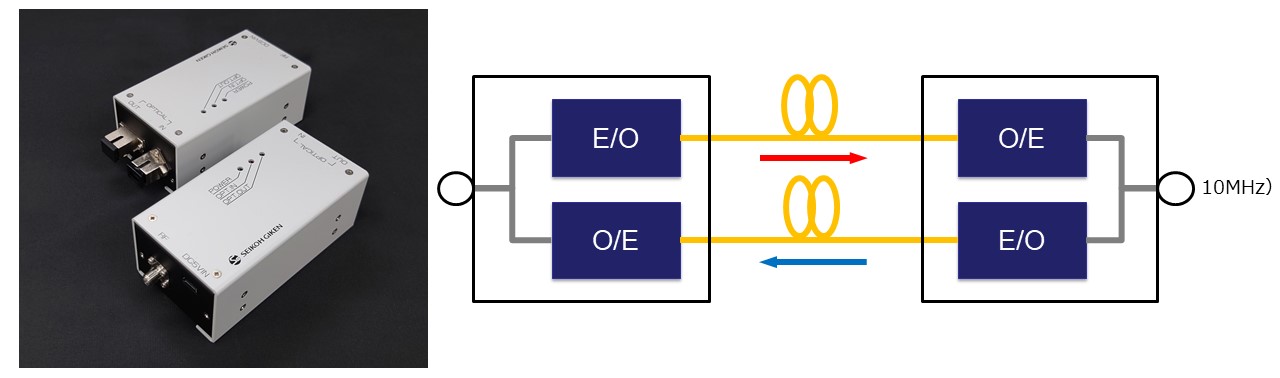

双方向化:光ネットワークアナライザ

光電界センサ

項目 概略仕様 備考
伝送周波数 50MHz to 3GHz or 1GHz to 6GHz
入出力利得 -10dB typ. 光伝送装損失0dB時
ダイナミックレンジ 80dB typ.
1dB Comp.レベル 0dBm
RF入出力コネクタ SMA/J型 50Ω
光入出力コネクタ SC/APC 光ファイバ:SMF
外形寸法 157×56×21mm コネクタ等突起部除く

本ページに記載している仕様及び外観は予告なく変更する場合がございます。予めご了承下さい。
