フェルール

  • ●素材成形から加工・検査まで一貫生産により高品質・高性能・低価格なジルコニアセラミック製フェルールを提供いたします。
  • ●射出成形により充填密度が高く、ポア発生を低減させています。
  • ●ファイバ挿入口(V底)を滑らかなテーパ形状にすることにより挿入性を向上させファイバ断線の心配がありません。

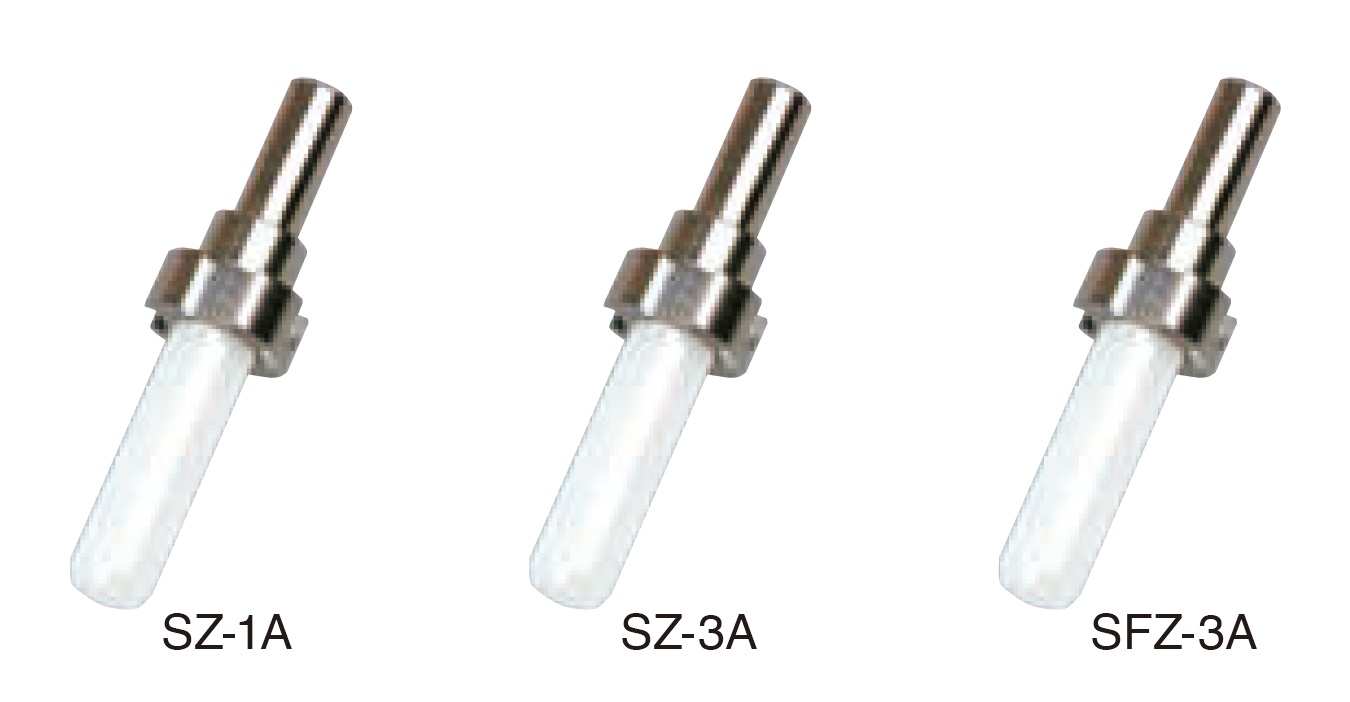

φ2.5mmシングルモード用ジルコニアフェルール

φ2.5mmシングルモード用ジルコニアフェルール

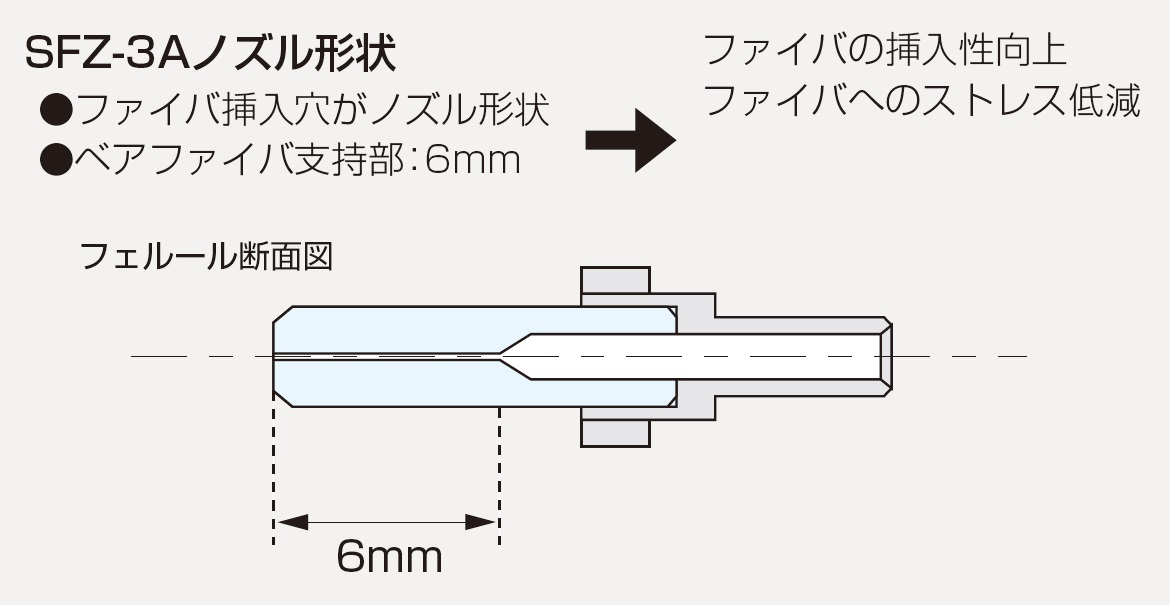

SFZ−3A ノズル形状

用途

  • ・SCコネクタPC研磨用
  • ・FCコネクタPC研磨用

仕様

  • ・SZ-1A:端面がフラット形状です。
  • ・SZ-3A:端面がプリドーム形状です。
  • ・SFZ-3A:内部形状がノズル形状で端面がプリドーム形状です。
        尾部穴径は標準(φ1.0mm)のみです。

φ2.5mmシングルモード用ジルコニアフェルール オーダリングインフォメーション
a 尾部穴径 標準(φ1.0mm) 14
経済化用(φ0.6mm) 16
b 穴径 125μm 125
125.5μm 12F
126μm 126
c 穴偏心 0.5μm以下 8
d 管理桁 0G

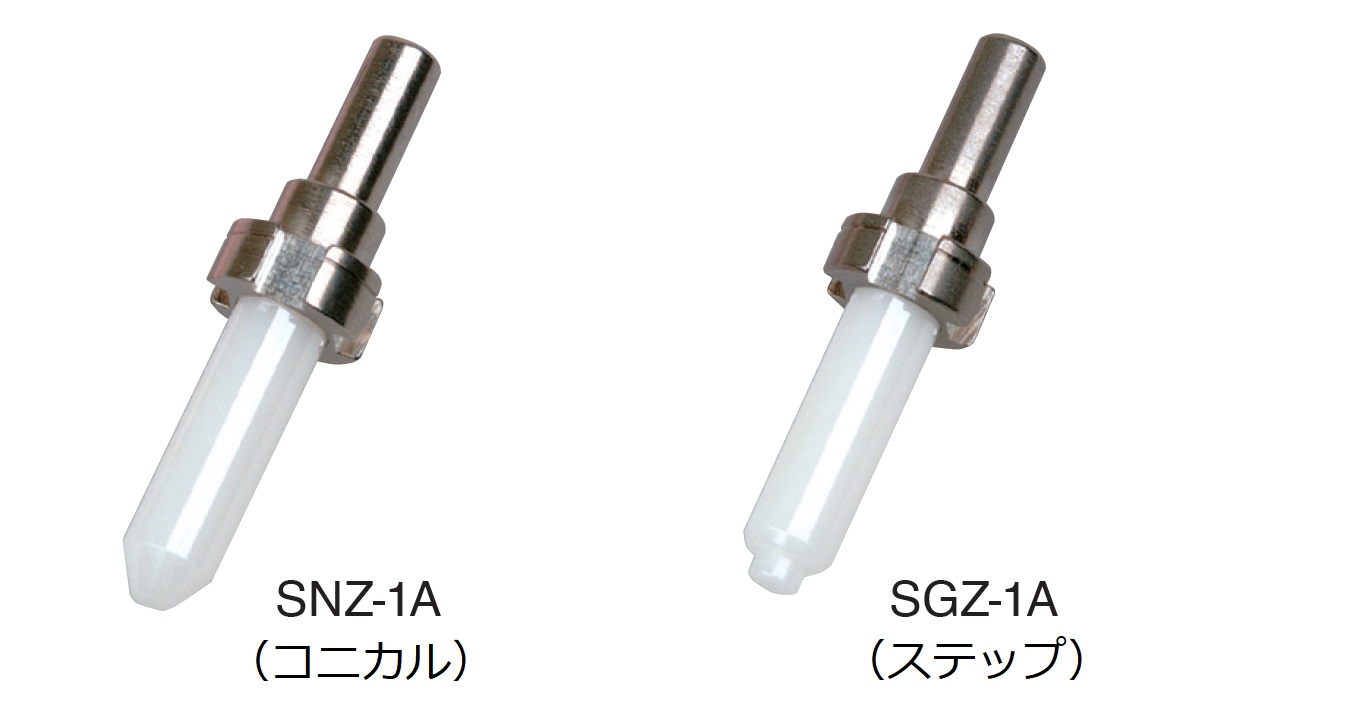

φ2.5mm斜めPCシングルモード用ジルコニアフェルール

φ2.5mm斜めPCシングルモード用ジルコニアフェルール

用途

  • ・SCコネクタ斜めPC研磨用
  • ・FCコネクタ斜めPC研磨用

仕様

  • ・SNZ-1A:コニカル形状、端面がフラット形状です。
  • ・SNZ-3A:コニカル形状、端面が斜め8度形状です。
  • ・SGZ-1A:ステップ形状、端面がフラット形状です。
φ2.5mm斜めPCシングルモード用ジルコニアフェルール オーダリングインフォメーション

a 尾部穴径 標準(φ1.0mm) 14
b 穴径 125μm 125
125.5μm 12F
126μm 126
c 穴偏心 0.5μm以下 0
d 管理桁 0G

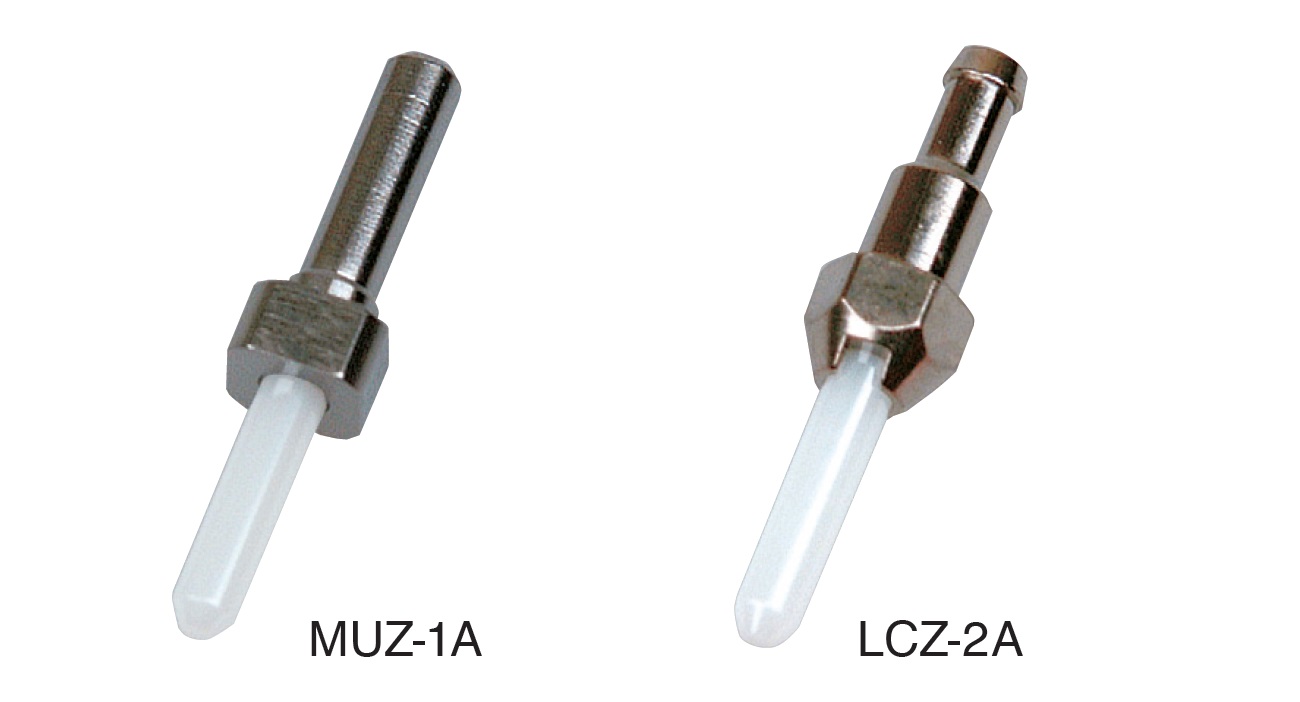

φ1.25mmシングルモード用ジルコニアフェルール

φ1.25mmシングルモード用ジルコニアフェルール

用途

  • ・MUZ-1A:MUコネクタPC研磨用
  • ・LCZ-2A:LCコネクタPC研磨用

仕様

  • ・MUZ-1A:JIS C5983、IEC61754-6に準拠しております。
          NTT-AT社MU形光コネクタ嵌合試験に合格しております。
  • ・LCZ-2A:IEC61754-20に準拠しております。
φ1.25mmシングルモード用ジルコニアフェルール オーダリングインフォメーション

a 尾部穴径 標準(φ1.0mm) 14
経済化用(φ0.6mm)MUZ-1Aのみ 16
b 穴径 125μm 125
125.5μm 12F
126μm 126
c 穴偏心 0.5μm以下 8
d 管理桁 00G  MUZ-1A
01G  LCZ-2A

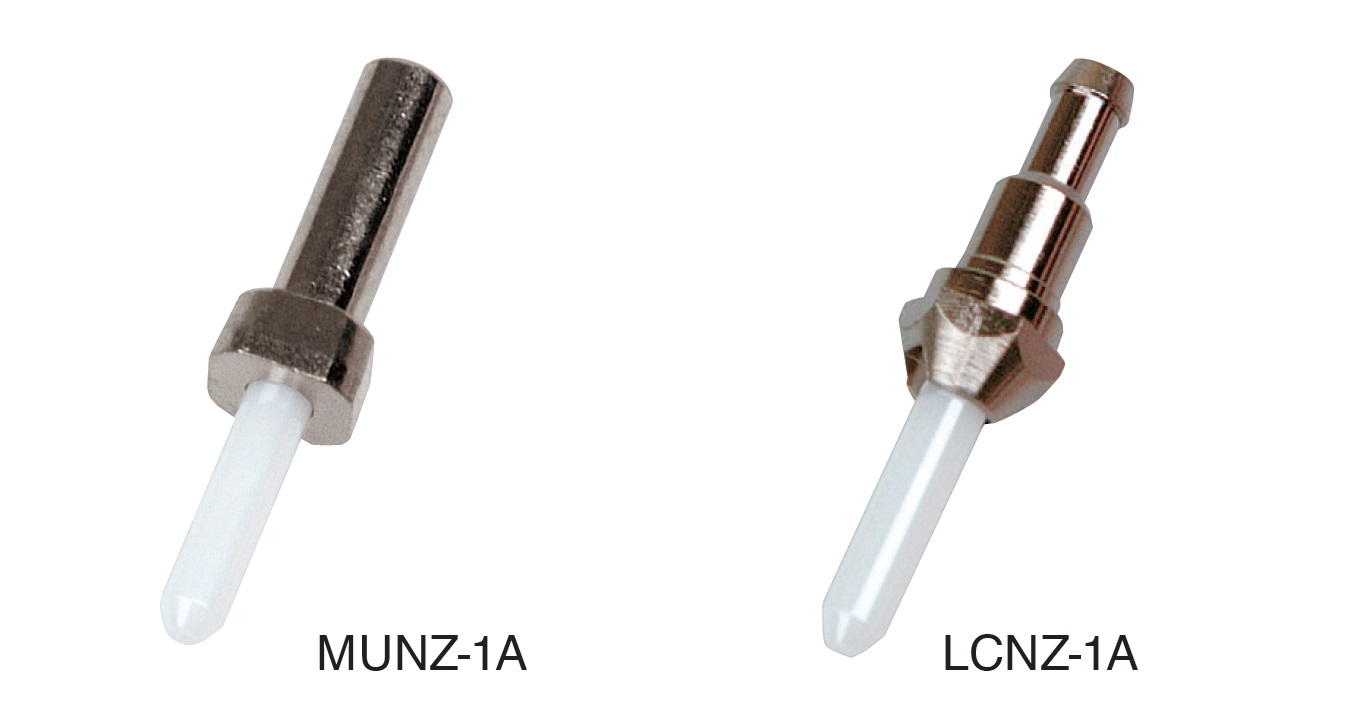

φ1.25mm斜めPCシングルモード用ジルコニアフェルール

φ1.25mm斜めPCシングルモード用ジルコニアフェルール

用途

  • ・MUNZ-1A:MUコネクタ斜めPC研磨用
  • ・LCNZ-1A:LCコネクタ斜めPC研磨用

仕様

  • ・MUNZ-1A:端面がコニカル形状です。
  • ・LCNZ-1A:端面がコニカル形状です。
          適用ハウジングはSLC-CN1、SLC-CN2です。
φ1.25mm斜めPCシングルモード用ジルコニアフェルール オーダリングインフォメーション

a 尾部穴径 標準(φ1.0mm) 14
b 穴径 125μm 125
125.5μm 12F
126μm 126
c 穴偏心 0.5μm以下 0
d 管理桁 00G  MUNZ-1A
01G  LCNZ-1A

フェルールに関する詳細は、以下のページからご覧頂けます。
