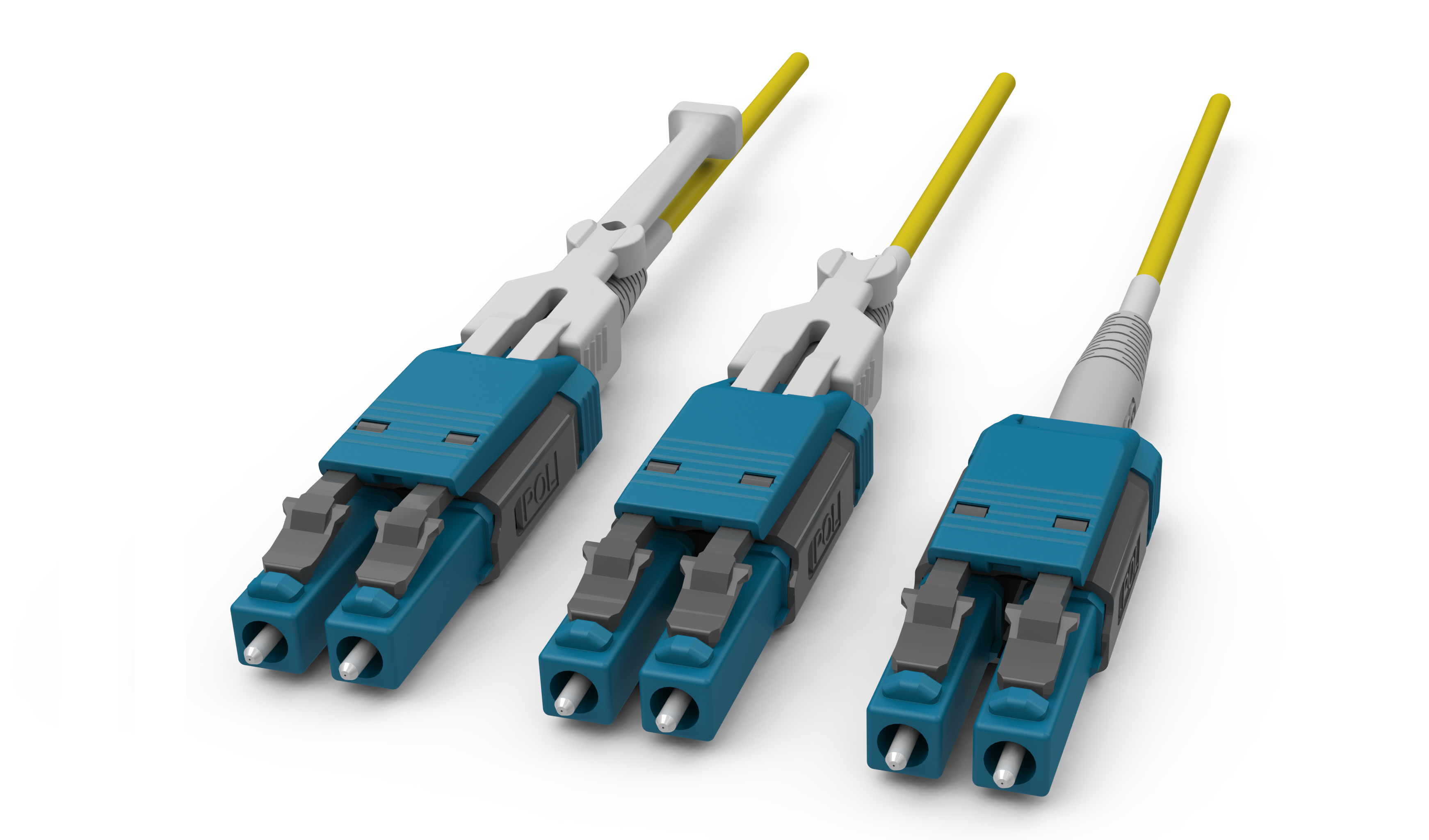

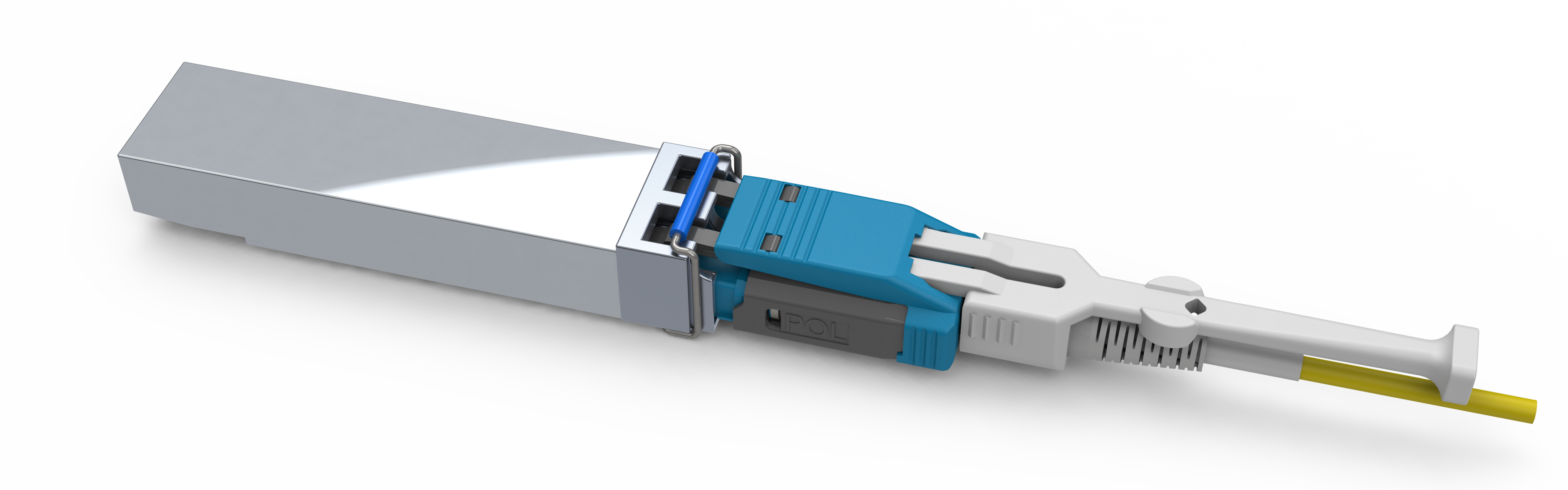

Intelli-Cross® Pro LCユニブーツコネクタ

  • ※「Intelli-Cross」は精工技研の登録商標です。

  • image
  • image

背景

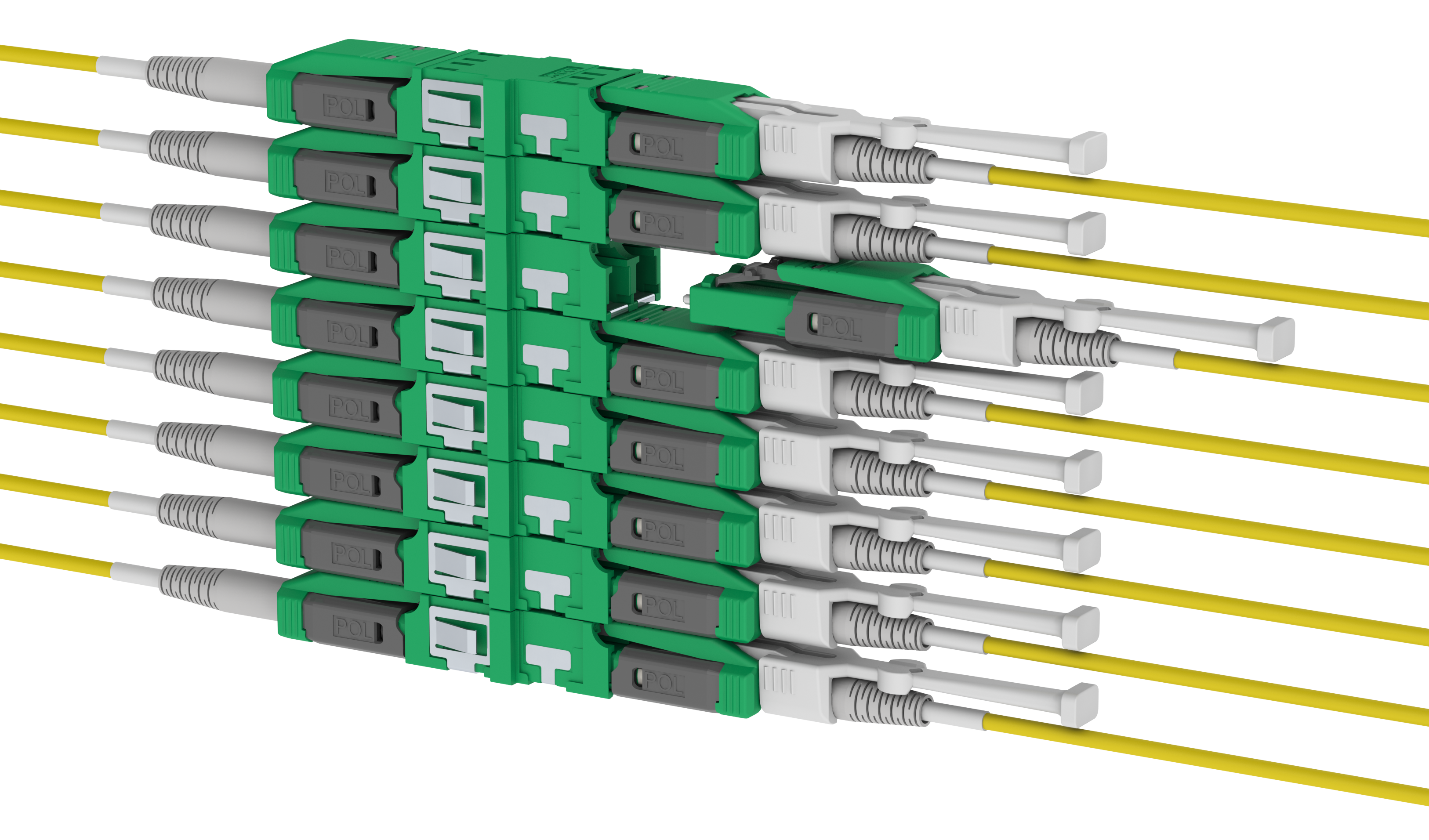

通信トラフィック量の増大に伴い、データセンターをはじめとしたネットワーク配線環境はより高密度実装になっております。
当社のLCユニブーツコネクタ Intelli-Cross® Proは限られたスペースでより多くの配線を必要とする環境に最適です。

概要


特徴

①コード密集性を1/2に軽減

実用線の光ファイバ2本をコード1本に集約することで、光コードの配線本数を削減できます。

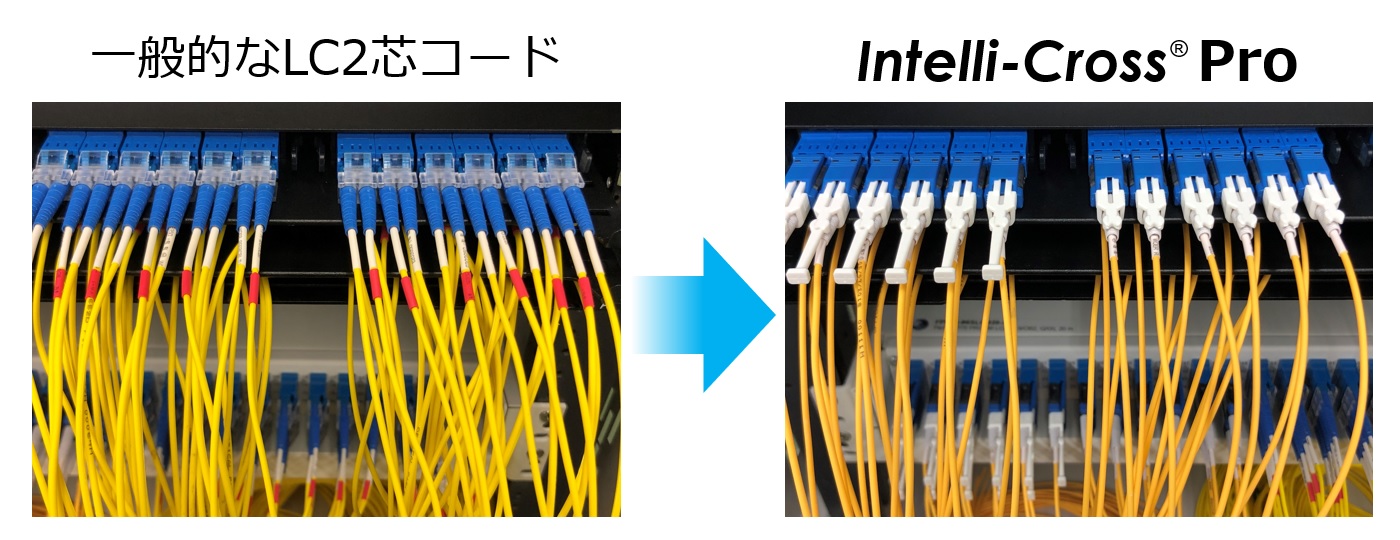

一般的なLC2芯コードとIntelli-Cross Proの比較

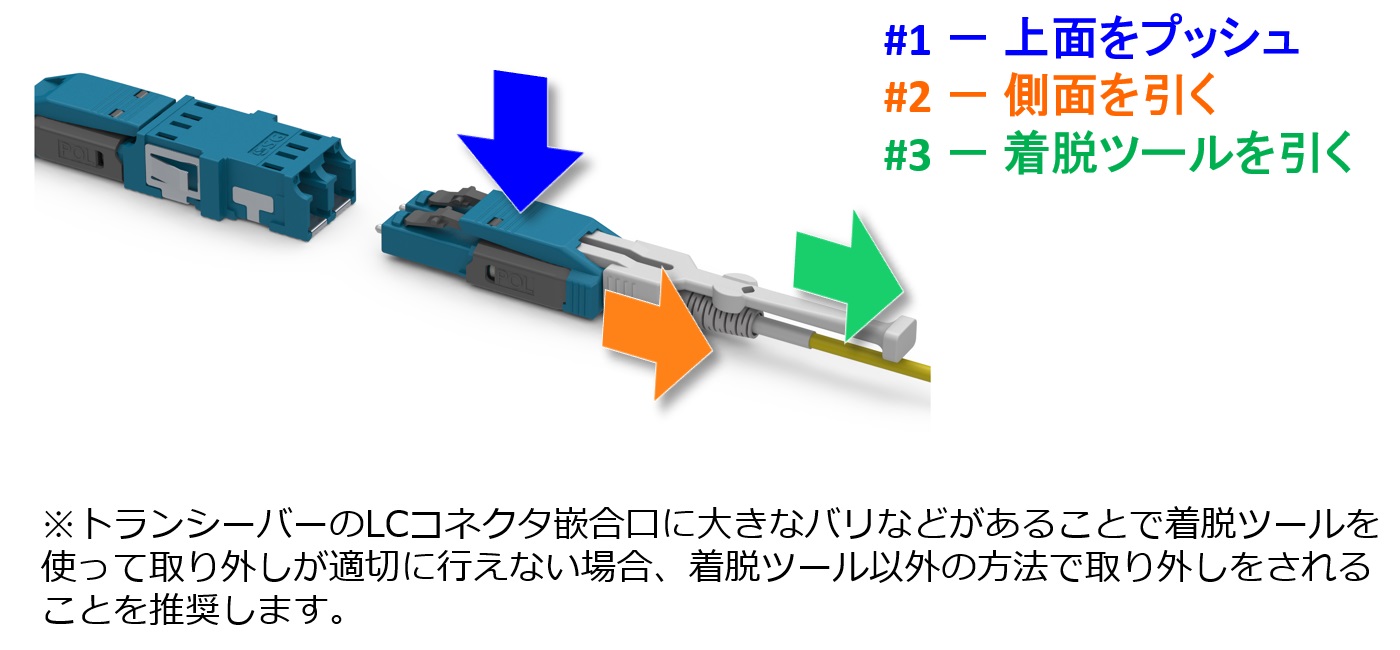

②取り外し方法

コンパクトでフラットなデザインを採用。
また挿抜方法も3パターンあり、超高密度実装な環境でも簡単にコネクタ着脱が可能です。

トランシーバーのLCコネクタ嵌合口に大きなバリなどがあることで着脱ツールを使って取り外しが適切に行えない場合、着脱ツール以外の方法で取り外しをされることを推奨します。

③ユニークなA-B極性変換

当社特許である、コネクタ内蔵のマイクロギアによる回転シンクロ構造により2つのプラグフレームが同期して回転します。
慎重性を求められる配線作業で、誰でも素早く簡単にA-B極性変換が可能です。

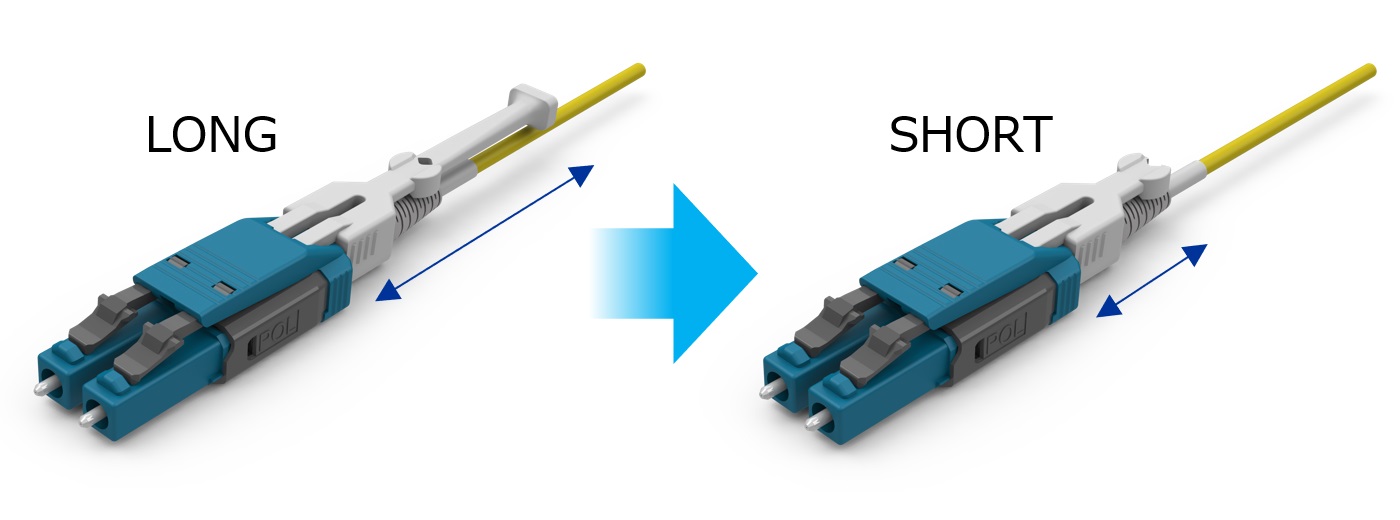

④着脱ツールの長さ変換

高密度実装に最適な着脱ツールをラインアップ。
長さ変換が可能で、配線環境に合わせた使用選択が可能です。

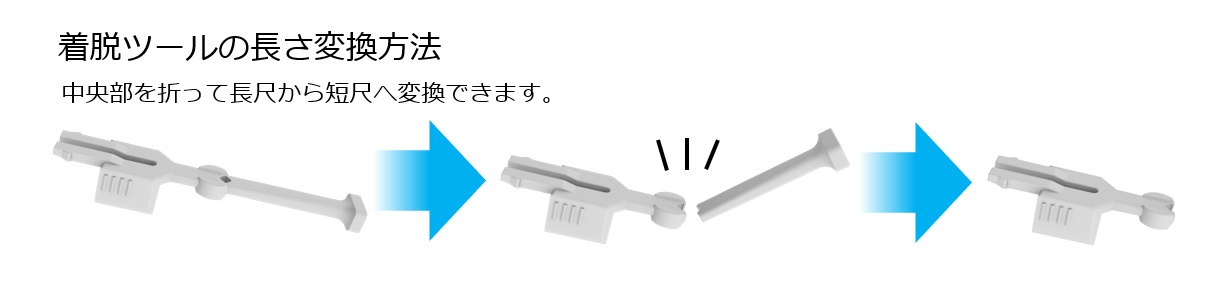

着脱ツールの長さ変換方法、中央部を折って長尺から短尺へ変換できます。

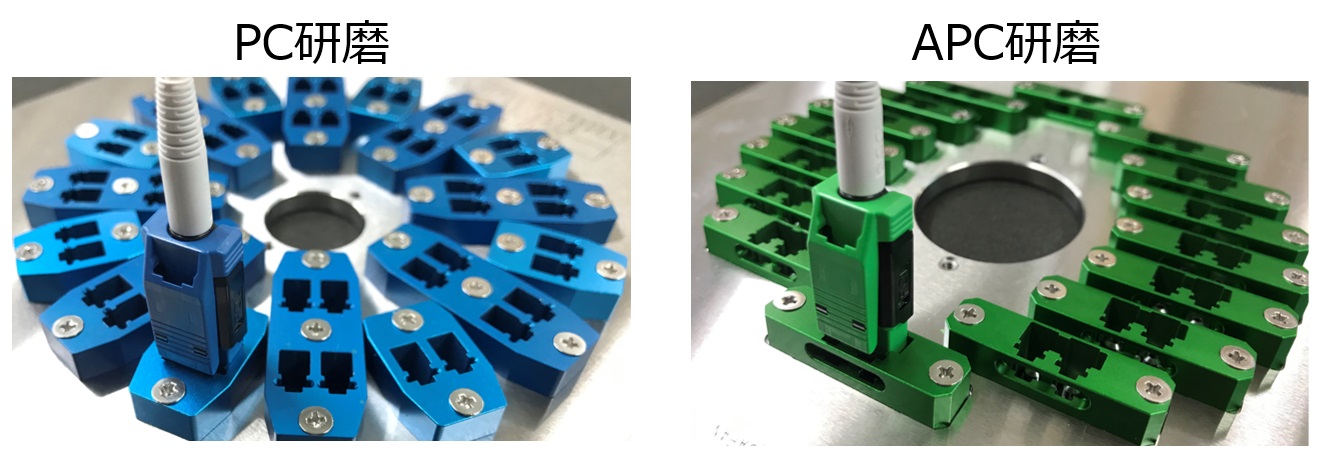

⑤研磨方法

2芯コネクタ一括でPC研磨およびAPC研磨が可能。
研磨工程を効率化できます。

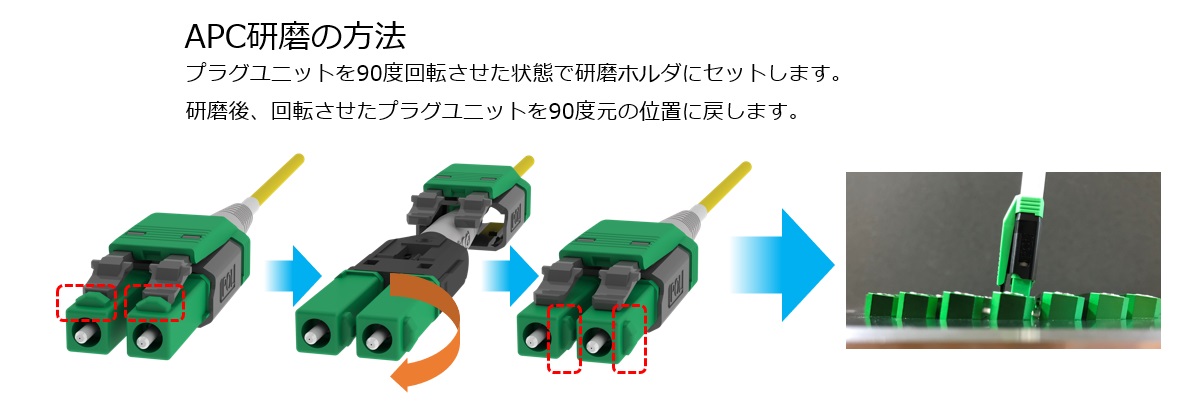

APC研磨の方法、プラグユニットを90度回転させた状態で研磨ホルダにセットします。研磨後、回転させたプラグユニットを90度元の位置に戻します。

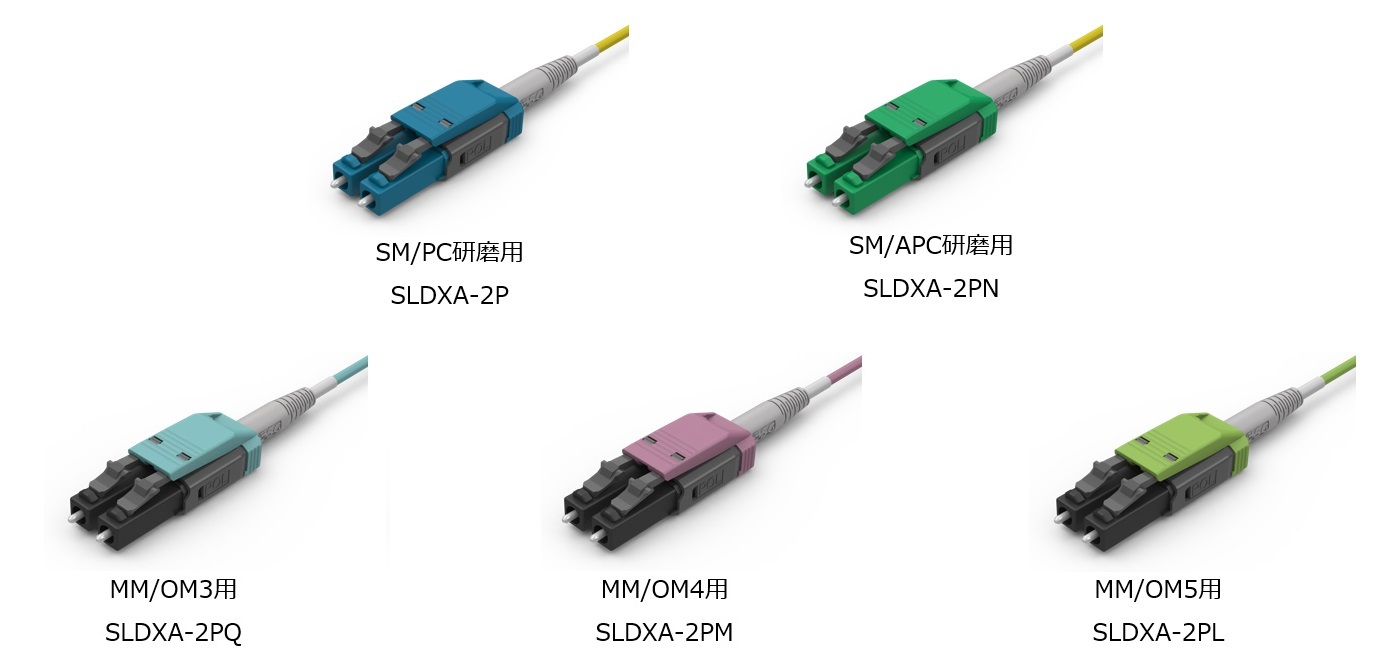

ラインアップ


商標登録(2023年10月現在)

  • 日本  :No.6281924
  • 台湾  :No.02130150
  • 中国  :No.49362897
  • 米国  :No.6337455
  • カナダ :No.1556879
  • 韓国  :No.1556879
  • 欧州連合:No.1556879

特許(2023年10月現在)

  • 日本  :No.6173629  No.6346703  No.6363781  No.6363784  No.6812037
  •      No.6892710  No.7208623
  • 米国  :No.9941631  No.9958623  No.10042126  No.10042129  No.10488601
  •      No.11329418  No.11415756  No.11579372
  • 中国  :No.ZL201780001762.5  No.ZL202010135893.6  No.ZL202011322562.X  No ZL202110133464.X
  • スイス :No.EP3876008  No.EP3879320
  • 欧州連合:No.EP3876008  No.EP3879320

意匠登録(2023年10月現在)

  • 米国  :No.D980167
  • スイス :No.DM/213242
  • イギリス:No.DM/213242
  • 欧州連合:No.DM/213242

関連リンク先

  • 製品動画についてはこちら

  • 製品資料についてはこちら

  • コネクタ付ジャンパについてはこちら

  • ファイバ組立製造検査設備についてはこちら


上記製品の仕様やその他詳細に関しましては弊社へ直接お問い合わせ下さい。
