LCコネクタ

  • ●独自設計を取り入れることによりTelcordia GR-326-COREを満足します。(φ0.9mm用を除く)
  • ●国際規格IEC61754-20、JIS C 5964-20に準拠しています。
  • ●難燃性UL94 V-0認定材料を使用しています。
  • ●コード用コネクタをワンタッチでDuplexにすることができます。(Pitch : 6.25mm)
  • ●熱収縮チューブの採用によりφ1.6~φ2.0mmのコード径にフレキシブルに対応します。
  • ●作業性に優れたカシメ工具を用意しております。型番: MDTK-02-142G

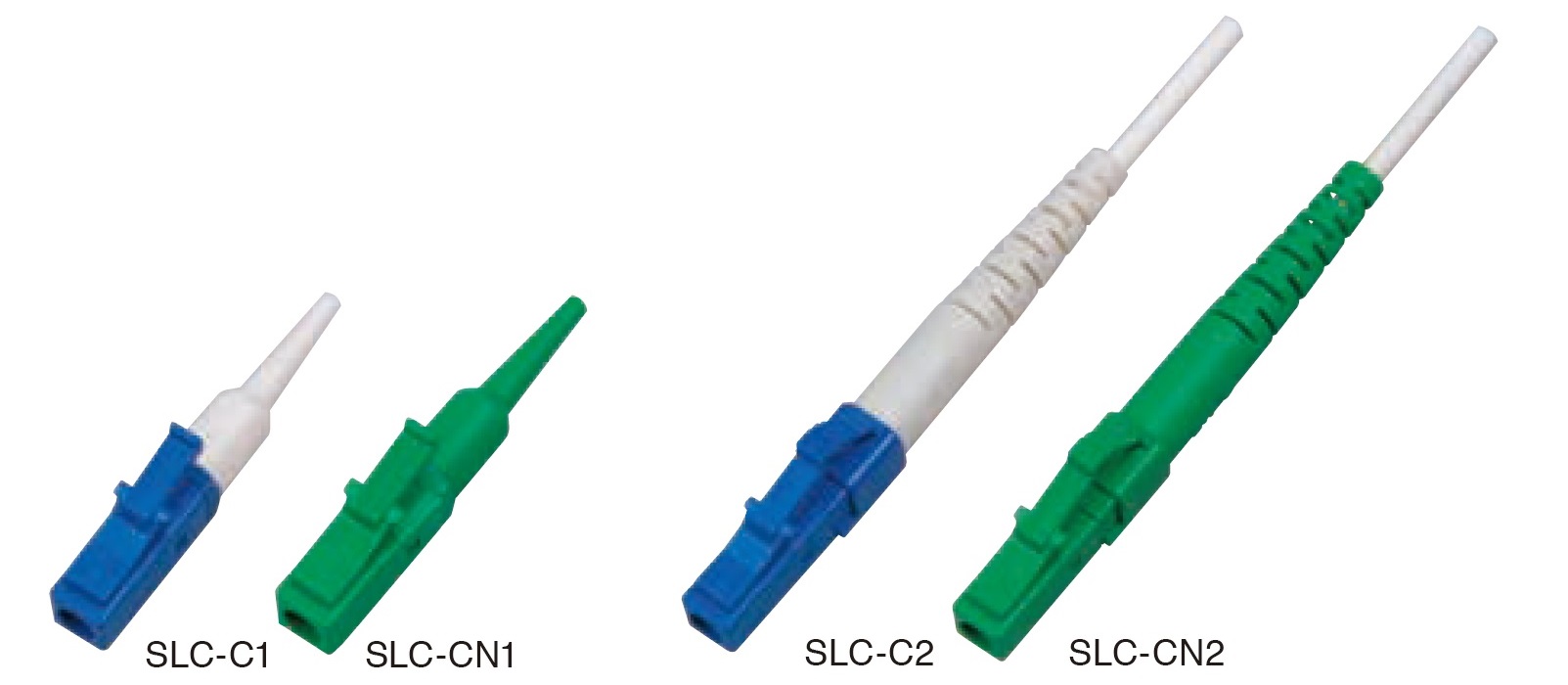

LC ハウジング
LC 斜めPC用ハウジング

LC ハウジング LC 斜めPC用ハウジング
■LC ハウジング
  型番
φ0.9mm心線用(フェルール引込防止) SLC-C1310F307G
φ0.9mm心線用(組立後コア位置調心可能) SLC-C1310F308G
φ1.6~2.0mmコード用 SLC-C2320F302G
■LC 斜めPC用ハウジング
  型番
φ0.9mm心線用(フェルール引込防止) SLC-CN1810F307G
φ0.9mm心線用(組立後コア位置調心可能) SLC-CN1810F308G
φ1.6~2.0mmコード用 SLC-CN2820F302G

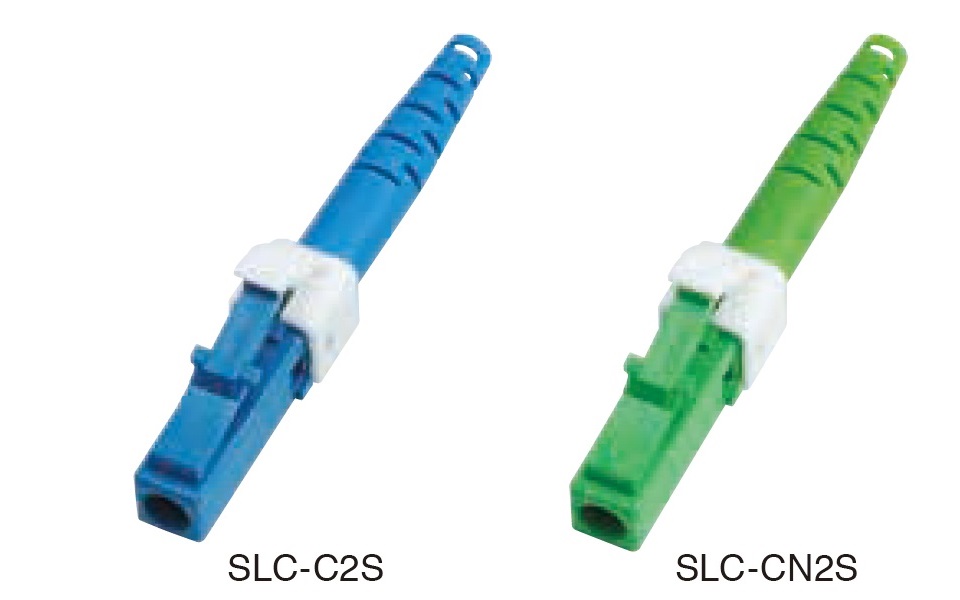

LC ショートハウジング
LC 斜めPC用 ショートハウジング

LC ショートハウジング LC 斜めPC用 ショートハウジング
  • ・全長40.5mmの短尺LCハウジングです。
  • ・φ1.6~2.0mmコード用です。
  • ・ケブラ及びPVC被覆の固定がカシメタイプにより、
    熱収縮チューブを必要としません。
■LCショートハウジング(2mmコード用)
  型番
φ1.6~2.0mm SLC-C2S520F302G
■LC斜めPC用ショートハウジング(2mmコード用)
  型番
φ1.6~2.0mm SLC-CN2S820F302G

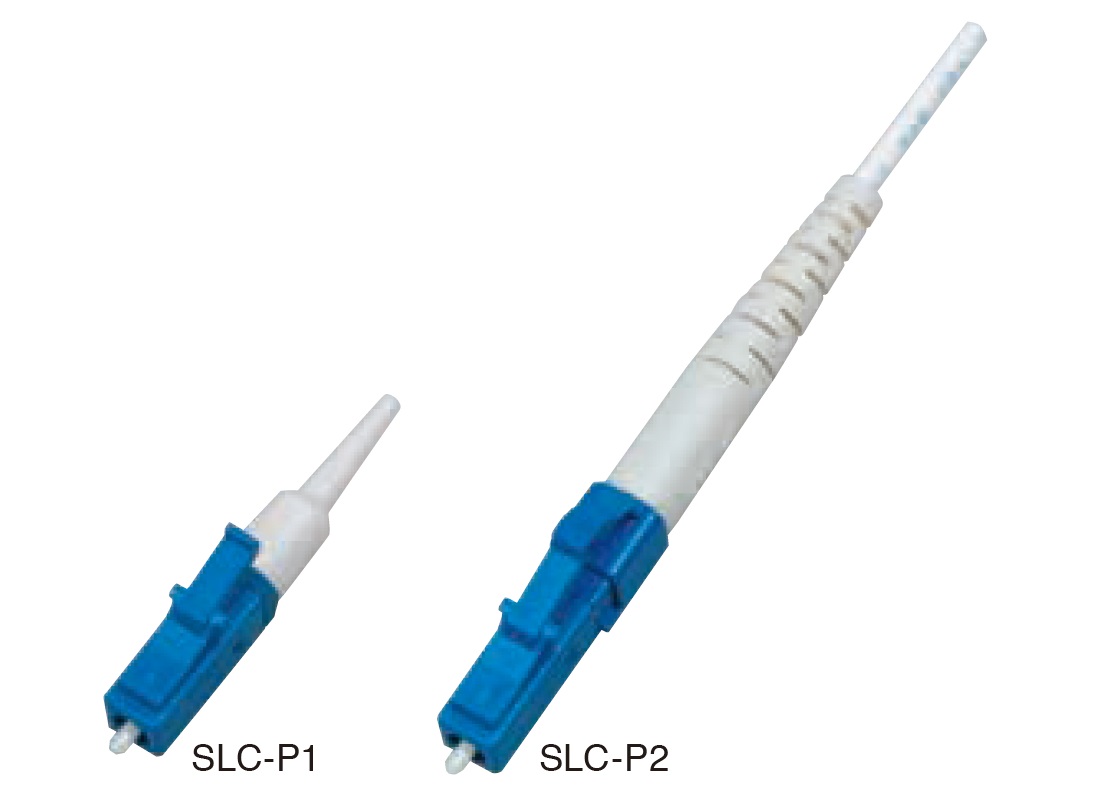

LC プラグ

LC プラグ
  • ・フェルールの付いた組立容易なワンピースタイプのLCプラグです。
  • ・偏心調整が可能です。
  • ・SLC-P1: φ0.9mm心線用です。
  • ・SLC-P2: φ1.6~φ2.0mmコード用です。
LC プラグ オーダリングインフォメーション
a ブーツ色 ライトグレー 3
b ブーツ穴径 φ0.9mm用 1
φ2.0mm用 2
c 穴径 125μm 125
125.5μm 12F
126μm 126
d ブーツネーム 1
e キャップ 白ダストキャップ F
f 梱包形態 部品別梱包 3
g 管理桁 03G

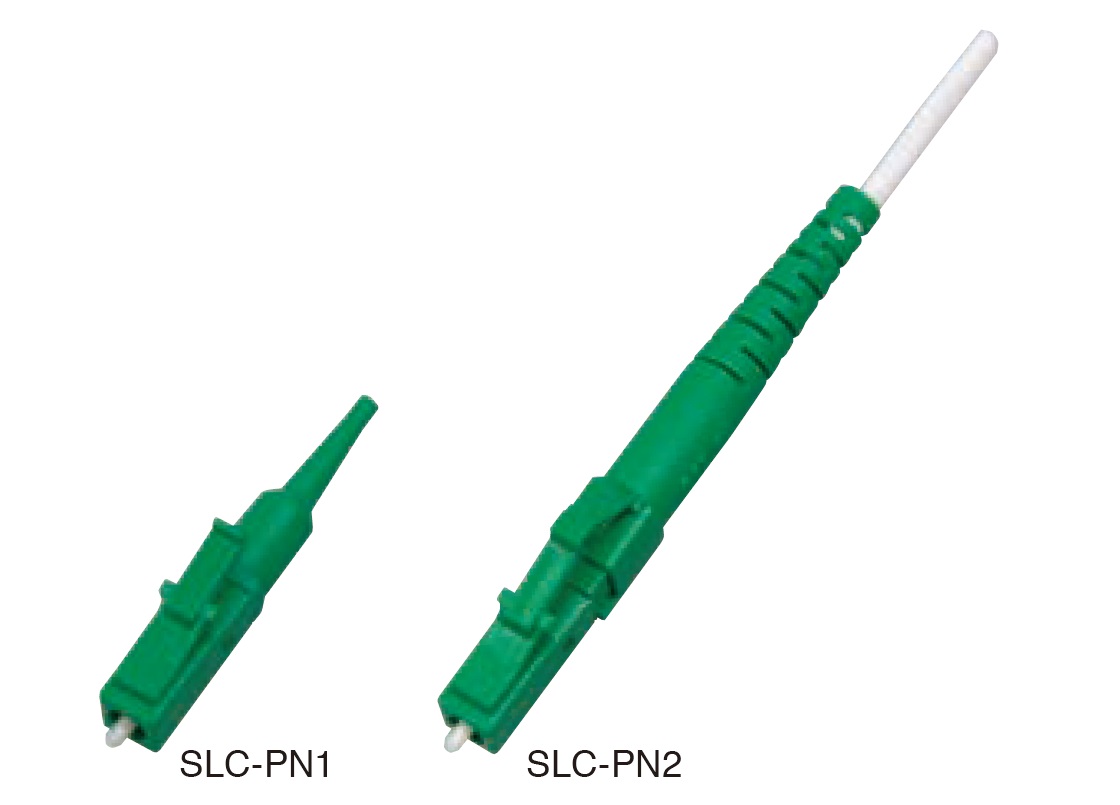

LC 斜めPC用プラグ

LC 斜めPC用プラグ
  • ・フェルールの付いた組立容易なワンピースタイプの
    LC斜めPCプラグです。
  • ・偏心調整が可能です
  • ・SLC-PN1: φ0.9mm心線用です。
  • ・SLC-PN2: φ1.6~φ2.0mmコード用です。
LC 斜めPC用プラグ オーダリングインフォメーション
a ブーツ色 8
b ブーツ穴径 φ0.9mm用 1
φ2.0mm用 2
c 穴径 125μm 125
125.5μm 12F
126μm 126
d ブーツネーム 1
e キャップ 白ダストキャップ F
f 梱包形態 部品別梱包 3
g 管理桁 SLC-PN1 03G
SLC-PN2 02G

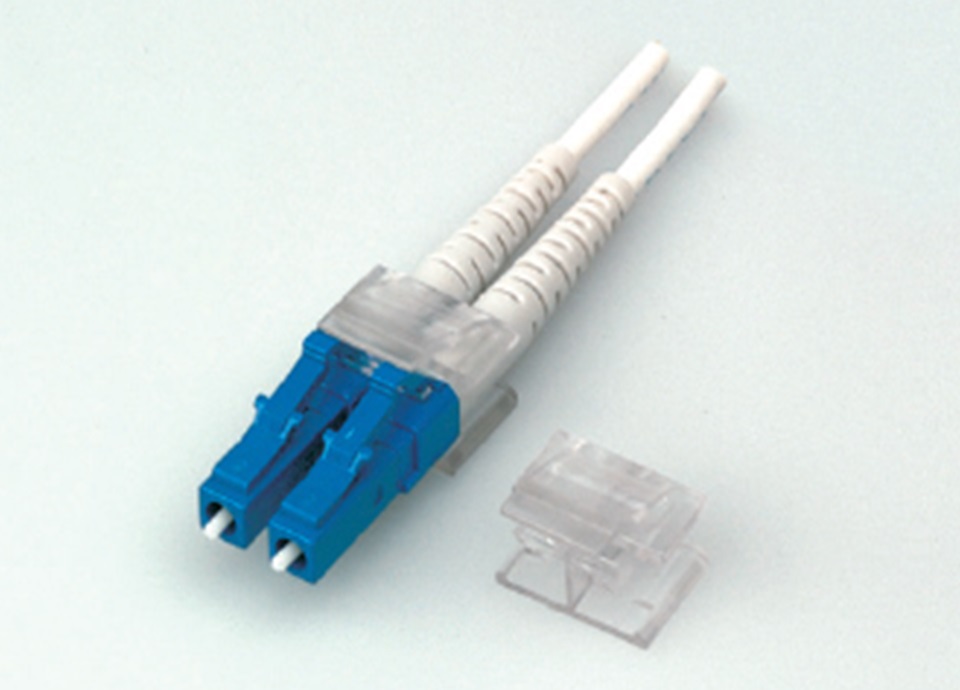

LC2心クリップ

LC 斜めPC用プラグ
  • ・コード用LCコネクタをワンタッチで2心にできます。
  • ・Pitch:6.25mm
  型番
SLC-C2、SLC-CN2、SLC-P2、SLC-PN2用 DK24920013G
